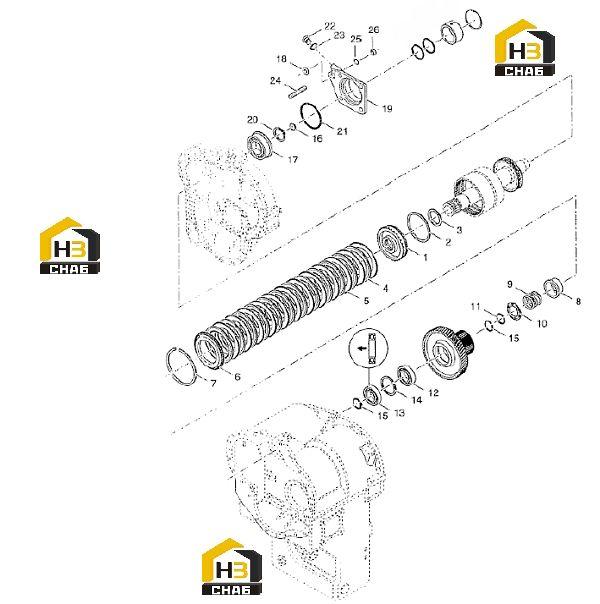

Вал муфты с регулируемой частотой вращения 60139893

← Вал сцепления 60139838 Валы вращения 60138840 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clutch piston and sealing assembly DANA

Каталожный номер:60099767

Комплект:1

Примечание:

№ на схеме:2

Наименование:Piston ring

Каталожный номер:60021234

Комплект:1

Примечание:

№ на схеме:3

Наименование:Piston ring sealing ring

Каталожный номер:60021238

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel sheet

Каталожный номер:60021228

Комплект:12

Примечание:

№ на схеме:5

Наименование:Clutch outer friction plate DANA

Каталожный номер:60099656

Комплект:12

Примечание:

№ на схеме:6

Наименование:Clutch friction plate pressure plate DANA

Каталожный номер:60099652

Комплект:1

Примечание:

№ на схеме:7

Наименование:Platen snap ring

Каталожный номер:60021237

Комплект:1

Примечание:

№ на схеме:8

Наименование:Coil spring seat DANA

Каталожный номер:60099672

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch piston return coil spring DANA

Каталожный номер:60099651

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clutch spring seat DANA

Каталожный номер:60099650

Комплект:1

Примечание:

№ на схеме:11

Наименование:Spring spacer DANA

Каталожный номер:60099594

Комплект:1

Примечание:

№ на схеме:12

Наименование:Three-speed gear bearing DANA

Каталожный номер:60099539

Комплект:1

Примечание:

№ на схеме:13

Наименование:Three-speed gear bearing DANA

Каталожный номер:60099540

Комплект:1

Примечание:

№ на схеме:14

Наименование:Three-speed bearing positioning ring DANA

Каталожный номер:60099684

Комплект:2

Примечание:

№ на схеме:15

Наименование:Three-speed bearing spacer DANA

Каталожный номер:60099685

Комплект:1

Примечание:

№ на схеме:16

Наименование:Three-speed gear shaft piston rubber sealing ring DANA

Каталожный номер:60099772

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bearing DANA

Каталожный номер:60121018

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring DANA

Каталожный номер:60099742

Комплект:1

Примечание:

№ на схеме:19

Наименование:Three-speed gear shaft rear bearing end cap DANA

Каталожный номер:60099686

Комплект:1

Примечание:

№ на схеме:20

Наименование:Forward gear shaft, rear bearing spacer DANA

Каталожный номер:60099676

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring DANA

Каталожный номер:60121053

Комплект:1

Примечание:

№ на схеме:22

Наименование:Check THE hole PLUG DANA

Каталожный номер:60099780

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring DANA

Каталожный номер:60099750

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bearing end cap double-headed bolt DANA

Каталожный номер:60099735

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bearing end cap double-headed bolt locking washer DANA

Каталожный номер:60099739

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bearing end cap double-headed bolt nut DANA

Каталожный номер:60099738

Комплект:4

Примечание:
