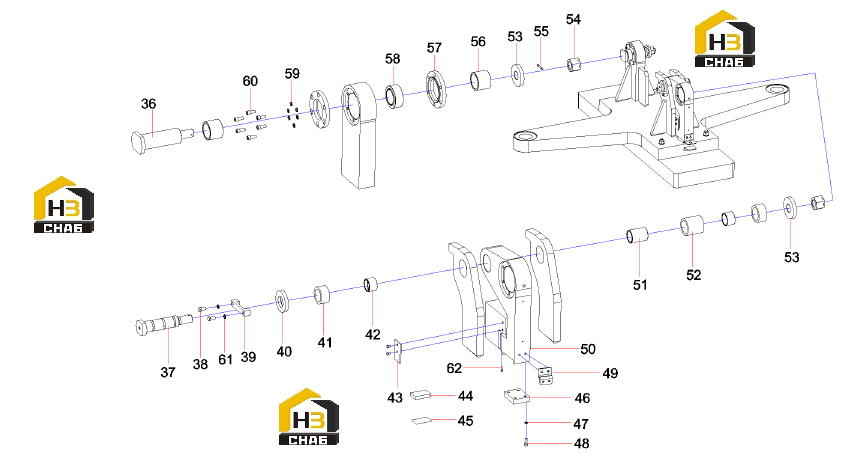

Вал (часть 1)

← Подшипники Вал (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:36

Наименование:Shaft

Каталожный номер:A820301020689

Комплект:2

Примечание:

№ на схеме:37

Наименование:Pin shaft

Каталожный номер:A820301020690

Комплект:1

Примечание:

№ на схеме:38

Наименование:bolt

Каталожный номер:A210111000119

Комплект:2

Примечание:

№ на схеме:39

Наименование:Stopper

Каталожный номер:10575078

Комплект:1

Примечание:

№ на схеме:40

Наименование:washer

Каталожный номер:A820102010538

Комплект:1

Примечание:

№ на схеме:41

Наименование:Rubber bearings

Каталожный номер:A221500000196

Комплект:2

Примечание:

№ на схеме:42

Наименование:Bushing

Каталожный номер:A820202003381

Комплект:2

Примечание:

№ на схеме:43

Наименование:Slider baffle

Каталожный номер:A820101314705

Комплект:2

Примечание:

№ на схеме:44

Наименование:Upper slider

Каталожный номер:A820699000475

Комплект:1

Примечание:

№ на схеме:45

Наименование:Adjusting gasket

Каталожный номер:A820101314675

Комплект:3

Примечание:

№ на схеме:46

Наименование:Sliding block

Каталожный номер:A820699000474

Комплект:1

Примечание:

№ на схеме:47

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:48

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:49

Наименование:Switch mounting curved plate

Каталожный номер:12870538

Комплект:1

Примечание:

№ на схеме:50

Наименование:Chain

Каталожный номер:10423742

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bushing

Каталожный номер:A820202003382

Комплект:1

Примечание:

№ на схеме:52

Наименование:Rubber bearings

Каталожный номер:A221500000197

Комплект:1

Примечание:

№ на схеме:53

Наименование:washer

Каталожный номер:A820102010533

Комплект:3

Примечание:

№ на схеме:54

Наименование:Nut M36x3GB9458

Каталожный номер:A210356000006

Комплект:3

Примечание:

№ на схеме:55

Наименование:Pin 6.3x63GB91

Каталожный номер:A210491000023

Комплект:3

Примечание:

№ на схеме:56

Наименование:Bushing

Каталожный номер:A820202003384

Комплект:4

Примечание:

№ на схеме:57

Наименование:Bearing end cap

Каталожный номер:A820201000724

Комплект:4

Примечание:

№ на схеме:58

Наименование:Joint bearings

Каталожный номер:A221500000195

Комплект:2

Примечание:

№ на схеме:59

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:27

Примечание:

№ на схеме:60

Наименование:Screw M12x30GB70.1

Каталожный номер:A210204000021

Комплект:24

Примечание:

№ на схеме:61

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:3

Примечание:

№ на схеме:62

Наименование:screw

Каталожный номер:A210204000147

Комплект:2

Примечание:
