Узел выпускной 12450273

← Кронштейн впускной трубы 12566017 Труба выхлопная 12621657 →

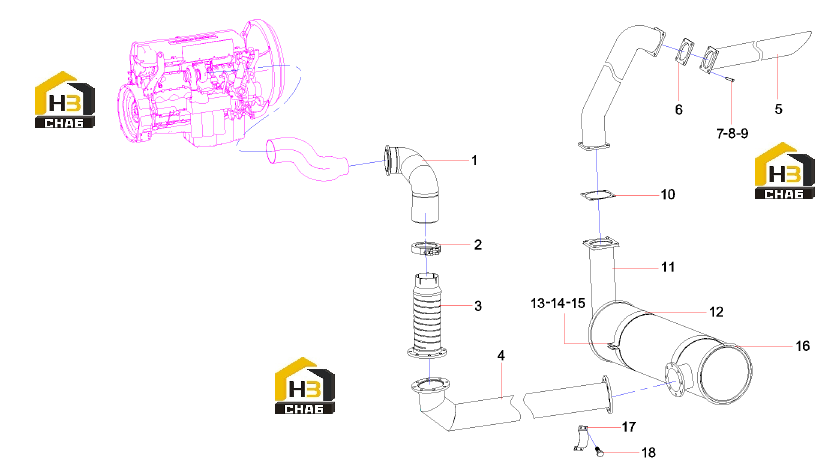

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Exhaust pipe 1

Каталожный номер:12621657

Комплект:1

Примечание:

№ на схеме:2

Наименование:V-shaped hoop middle 113-middle 121

Каталожный номер:60000076

Комплект:1

Примечание:

№ на схеме:3

Наименование:Metal hose

Каталожный номер:12619936

Комплект:1

Примечание:

№ на схеме:4

Наименование:Exhaust pipe II

Каталожный номер:10351031

Комплект:1

Примечание:

№ на схеме:5

Наименование:Exhaust tailpipe

Каталожный номер:11144406

Комплект:1

Примечание:

№ на схеме:6

Наименование:Tailpipe gasket

Каталожный номер:A820603000236

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000025

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:4

Примечание:

№ на схеме:10

Наименование:Gasket 11

Каталожный номер:A820603000141

Комплект:2

Примечание:

№ на схеме:11

Наименование:Exhaust pipe III

Каталожный номер:12225245

Комплект:1

Примечание:

№ на схеме:12

Наименование:Muffler fixing clip

Каталожный номер:10186111

Комплект:2

Примечание:

№ на схеме:13

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:14

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:32

Примечание:

№ на схеме:15

Наименование:Bolt M12x40GB5783

Каталожный номер:A210111000040

Комплект:32

Примечание:

№ на схеме:16

Наименование:Muffler

Каталожный номер:60137876

Комплект:1

Примечание:

№ на схеме:17

Наименование:Exhaust pipe clamp 1

Каталожный номер:A829900001456

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt M10x25GB5783

Каталожный номер:A210111000018

Комплект:8

Примечание:
