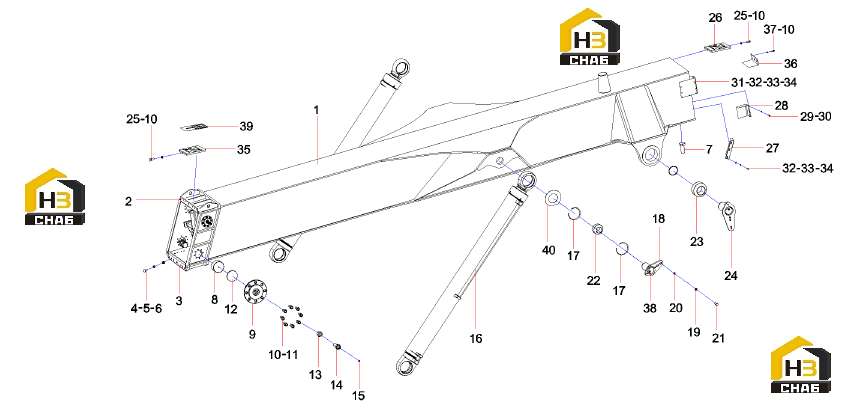

Узел стрелы 10419481 (часть 1)

← Система смазки 12617059 Узел стрелы 10419481 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Basic section of boom

Каталожный номер:10201903

Комплект:1

Примечание:

№ на схеме:2

Наименование:Upper baffle

Каталожный номер:A820101032859

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lower baffle

Каталожный номер:A820101032860

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x60GB5782

Каталожный номер:A210110000285

Комплект:14

Примечание:

№ на схеме:5

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:20

Примечание:

№ на схеме:6

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:14

Примечание:

№ на схеме:7

Наименование:Oil cup bolts (2)

Каталожный номер:A820301017302

Комплект:16

Примечание:

№ на схеме:8

Наименование:Side slider

Каталожный номер:A820499000044

Комплект:6

Примечание:

№ на схеме:9

Наименование:Cage

Каталожный номер:A820201000711

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:88

Примечание:

№ на схеме:11

Наименование:Screw M16x40GB70.1

Каталожный номер:A210204000165

Комплект:56

Примечание:

№ на схеме:12

Наименование:Side slider gasket

Каталожный номер:A820101312402

Комплект:6

Примечание:

№ на схеме:13

Наименование:Nut grade 10 Shibi fast hexagonal flange

Каталожный номер:A229900007632

Комплект:6

Примечание:

№ на схеме:14

Наименование:Oil cup bolts (1)

Каталожный номер:A820301017301

Комплект:6

Примечание:

№ на схеме:15

Наименование:Oil cup M8x1JB7940.1

Каталожный номер:A210804000001

Комплект:22

Примечание:

№ на схеме:16

Наименование:Pitch cylinder

Каталожный номер:10201648

Комплект:2

Примечание:

№ на схеме:17

Наименование:Retaining ring

Каталожный номер:A210416000022

Комплект:4

Примечание:

№ на схеме:18

Наименование:Pitch cylinder shaft assembly

Каталожный номер:10201907

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 24GB1230

Каталожный номер:A210491000122

Комплект:8

Примечание:

№ на схеме:20

Наименование:Washer 24GB93

Каталожный номер:A210401000008

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bolt M24x60GB5783

Каталожный номер:A210111000292

Комплект:8

Примечание:

№ на схеме:22

Наименование:Sliding bearing

Каталожный номер:10859971

Комплект:8

Примечание:

№ на схеме:23

Наименование:Sliding bearing

Каталожный номер:10859963

Комплект:2

Примечание:

№ на схеме:24

Наименование:Rear axle assembly

Каталожный номер:10201926

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt M16x40GB5783

Каталожный номер:A210111000112

Комплект:16

Примечание:

№ на схеме:26

Наименование:Sliding block assembly RSC45.10.15 B

Каталожный номер:12055819

Комплект:4

Примечание:

№ на схеме:27

Наименование:Support frame

Каталожный номер:10089451

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sensor rain cover

Каталожный номер:A820101341776

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M6x12GB818

Каталожный номер:A210210000010

Комплект:3

Примечание:

№ на схеме:30

Наименование:Washer 6GB93

Каталожный номер:A210401000016

Комплект:3

Примечание:

№ на схеме:31

Наименование:Displacement sensor mounting plate

Каталожный номер:A820101337402

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M10x16GB5783

Каталожный номер:A210111000125

Комплект:14

Примечание:

№ на схеме:33

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:6

Примечание:

№ на схеме:34

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:20

Примечание:

№ на схеме:35

Наименование:Upper slider assembly

Каталожный номер:A810303990183

Комплект:4

Примечание:

№ на схеме:36

Наименование:Tailgate

Каталожный номер:A820101312406

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bolt M16x30GB5783

Каталожный номер:A210111000227

Комплект:6

Примечание:

№ на схеме:38

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:4

Примечание:

№ на схеме:39

Наименование:Slider adjustment gasket (2)

Каталожный номер:A820101312400

Комплект:8

Примечание:

№ на схеме:40

Наименование:Nylon pad

Каталожный номер:11307173

Комплект:4

Примечание:
