Узел охлаждения 10397015

← Труба стальная a810299000244 Радиатор y920×620×400－50q/sy015028 →

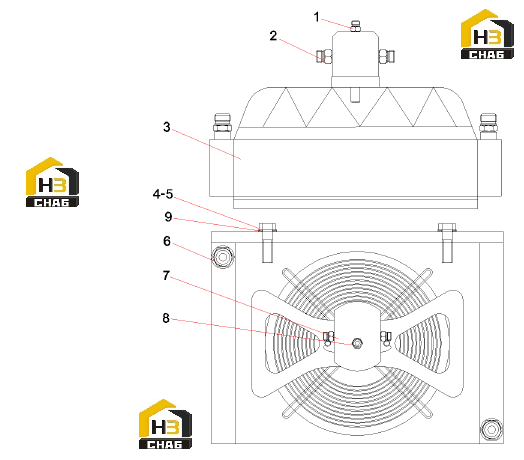

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pipe joint

Каталожный номер:B210780000036

Комплект:1

Примечание:

№ на схеме:2

Наименование:Pipe joint

Каталожный номер:B210780000131

Комплект:2

Примечание:

№ на схеме:3

Наименование:Radiator Y920x620x400-500/SY015028

Каталожный номер:B229900001004

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:5

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:8

Примечание:

№ на схеме:6

Наименование:Pipe joint

Каталожный номер:B210780001181

Комплект:2

Примечание:

№ на схеме:7

Наименование:Gear motor

Каталожный номер:B220501000269

Комплект:1

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:A210111000092

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:8

Примечание:
