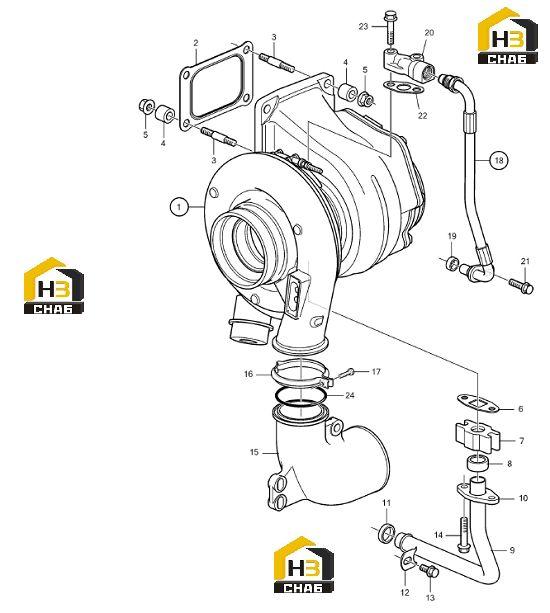

Турбонагнетатель

← Дефлектор крышки выпускного коллектора и клапанной камеры Вентиляция картера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger 3801470

Каталожный номер:60199233

Комплект:1

Примечание:

№ на схеме:2

Наименование:Gasket VOLVO

Каталожный номер:60130736

Комплект:1

Примечание:

№ на схеме:3

Наименование:Double-headed bolt 20579303 Volvo

Каталожный номер:60094803

Комплект:4

Примечание:

№ на схеме:4

Наименование:Spacer 20573472

Каталожный номер:60199234

Комплект:4

Примечание:

№ на схеме:5

Наименование:Nut VOLVO

Каталожный номер:60131650

Комплект:4

Примечание:

№ на схеме:6

Наименование:Turbocharger lower oil pipe pad 420643 Volvo

Каталожный номер:60086196

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector 8148729 Volvo

Каталожный номер:60094331

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing ring VOLVO

Каталожный номер:60132451

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil return pipe 3886333

Каталожный номер:60199235

Комплект:1

Примечание:

№ на схеме:10

Наименование:Flange VOLVO

Каталожный номер:60131039

Комплект:1

Примечание:

№ на схеме:11

Наименование:Turbocharger tubing O-ring 1547255 Volvo

Каталожный номер:60086208

Комплект:1

Примечание:

№ на схеме:12

Наименование:Lock plate 20844430

Каталожный номер:60199105

Комплект:1

Примечание:

№ на схеме:13

Наименование:Flange bolt 984733

Каталожный номер:60203734

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange bolt 984738

Каталожный номер:60203736

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connecting tube VOLVO

Каталожный номер:60131569

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pipe clamp VOLVO

Каталожный номер:60131248

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt VOLVO

Каталожный номер:60131823

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hydraulic pipe 3886331

Каталожный номер:60199236

Комплект:1

Примечание:

№ на схеме:19

Наименование:Nut VOLVO

Каталожный номер:60131634

Комплект:1

Примечание:

№ на схеме:20

Наименование:Flange VOLVO

Каталожный номер:60131040

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt 949853 Volvo

Каталожный номер:60092576

Комплект:1

Примечание:

№ на схеме:23

Наименование:Flange bolt 946470 Volvo

Каталожный номер:60094288

Комплект:2

Примечание:
