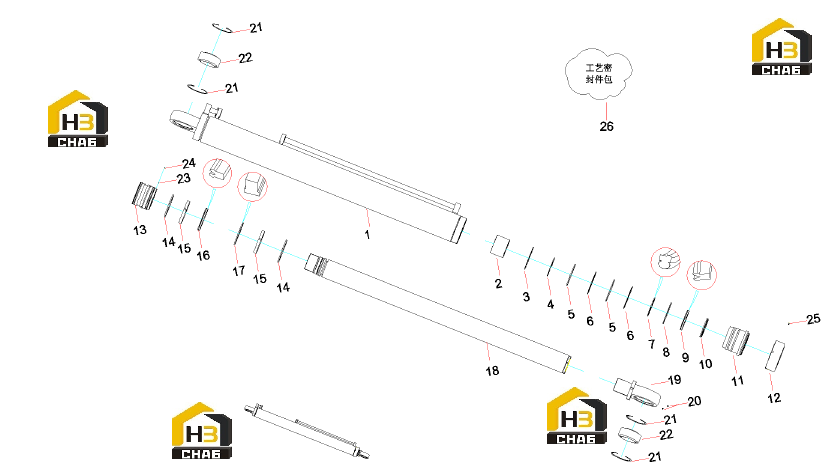

Цилиндр в разборе 10201648

← Узел стрелы 10419481 (часть 2) Блок скольжения rsc45.10.15b →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly

Каталожный номер:10201638

Комплект:1

Примечание:

№ на схеме:2

Наименование:Side-media lubricated bearings

Каталожный номер:12220805

Комплект:1

Примечание:

№ на схеме:3

Наименование:Square circle

Каталожный номер:A230101000324

Комплект:1

Примечание:

№ на схеме:4

Наименование:Retaining ring one

Каталожный номер:12265862

Комплект:1

Примечание:

№ на схеме:5

Наименование:Square circle

Каталожный номер:A210609000028

Комплект:2

Примечание:

№ на схеме:6

Наименование:Retaining ring

Каталожный номер:10204974

Комплект:2

Примечание:

№ на схеме:7

Наименование:GS sealing ring 180x195.1 x6.3

Каталожный номер:A880806030018

Комплект:1

Примечание:

№ на схеме:8

Наименование:Square ring 212 x5.3GB3452.1

Каталожный номер:A210609000112

Комплект:1

Примечание:

№ на схеме:9

Наименование:B3 sealing ring 180x205x18.2

Каталожный номер:B230101001441

Комплект:1

Примечание:

№ на схеме:10

Наименование:A12-A dust ring 180x193x8x2.5

Каталожный номер:60048050

Комплект:1

Примечание:

№ на схеме:11

Наименование:Guide sleeve

Каталожный номер:12223600

Комплект:1

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:10204971

Комплект:1

Примечание:

№ на схеме:13

Наименование:piston

Каталожный номер:10204973

Комплект:1

Примечание:

№ на схеме:14

Наименование:Antifouling ring Skf

Каталожный номер:B230101001559

Комплект:2

Примечание:

№ на схеме:15

Наименование:Guide ring GP7502300C380-225x230x25

Каталожный номер:B230101000903

Комплект:2

Примечание:

№ на схеме:16

Наименование:UNP sealing ring 230x205x20

Каталожный номер:B230101002113

Комплект:1

Примечание:

№ на схеме:17

Наименование:OK type sealing ring 209x230x8

Каталожный номер:B230101000021

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston rod assembly

Каталожный номер:10204978

Комплект:1

Примечание:

№ на схеме:19

Наименование:Earrings

Каталожный номер:10201646

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil cup

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:21

Наименование:Retaining ring

Каталожный номер:A210416000050

Комплект:4

Примечание:

№ на схеме:22

Наименование:Joint bearings

Каталожный номер:A221500000265

Комплект:2

Примечание:

№ на схеме:23

Наименование:Steel ball

Каталожный номер:24001153

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M8x10GB77

Каталожный номер:A880801010041

Комплект:2

Примечание:

№ на схеме:25

Наименование:Screw M10x16GB79

Каталожный номер:A210208000008

Комплект:1

Примечание:

№ на схеме:26

Наименование:ZM1-1B Eval art seal package

Каталожный номер:10238836

Комплект:1

Примечание:
