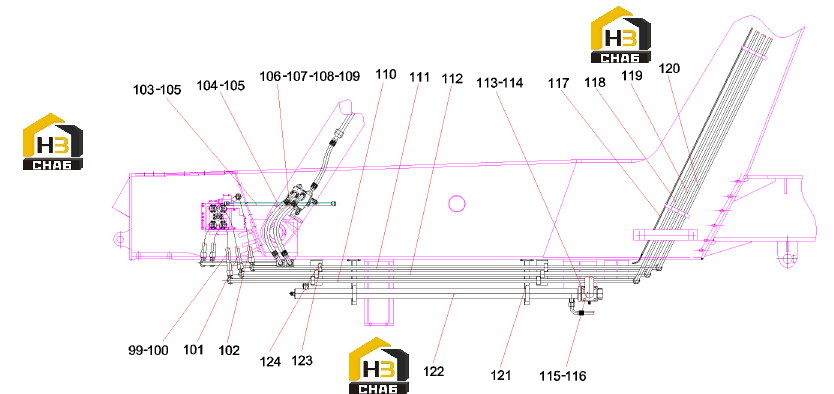

Схема компоновки каркасного трубопровода 12602652 (часть 3)

← Схема компоновки каркасного трубопровода 12602652 (часть 2) Схема установки главного клапана 10409053 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:99

Наименование:Square circle

Каталожный номер:B230101000215

Комплект:6

Примечание:

№ на схеме:100

Наименование:Hose Q/SY1102

Каталожный номер:B230103001196

Комплект:1

Примечание:

№ на схеме:101

Наименование:Hose/SY1102

Каталожный номер:60044442

Комплект:1

Примечание:

№ на схеме:102

Наименование:Steel pipe

Каталожный номер:A810201068167

Комплект:1

Примечание:

№ на схеме:103

Наименование:Hose Q/SY1102

Каталожный номер:B230103004971

Комплект:2

Примечание:

№ на схеме:104

Наименование:Pipe joint

Каталожный номер:B210780001241

Комплект:6

Примечание:

№ на схеме:105

Наименование:Hose Q/SY1102

Каталожный номер:B230103007449

Комплект:2

Примечание:

№ на схеме:106

Наименование:Square circle

Каталожный номер:B230101000215

Комплект:4

Примечание:

№ на схеме:107

Наименование:Folio flange FHS34A3CX

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:108

Наименование:screw

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:109

Наименование:Steel pipe

Каталожный номер:A810312019050

Комплект:1

Примечание:

№ на схеме:110

Наименование:Steel pipe

Каталожный номер:A810312019048

Комплект:1

Примечание:

№ на схеме:111

Наименование:Steel pipe

Каталожный номер:A810312019049

Комплект:1

Примечание:

№ на схеме:112

Наименование:Back pressure valve set

Каталожный номер:A810299000203

Комплект:1

Примечание:

№ на схеме:113

Наименование:Square circle

Каталожный номер:A210609000088

Комплект:2

Примечание:

№ на схеме:114

Наименование:screw

Каталожный номер:A210204000338

Комплект:12

Примечание:

№ на схеме:115

Наименование:Pipe clamp body SP888.9-PP DP-AS

Каталожный номер:60165345

Комплект:2

Примечание:

№ на схеме:116

Наименование:Steel pipe X

Каталожный номер:A810399000564

Комплект:1

Примечание:

№ на схеме:117

Наименование:Steel pipe IX

Каталожный номер:A810399000563

Комплект:1

Примечание:

№ на схеме:118

Наименование:Steel pipe VIII

Каталожный номер:A810399000562

Комплект:1

Примечание:

№ на схеме:119

Наименование:Steel pipe VII

Каталожный номер:A810399000561

Комплект:1

Примечание:

№ на схеме:120

Наименование:Total return pipeline clamp base

Каталожный номер:10032933

Комплект:2

Примечание:

№ на схеме:121

Наименование:Telescopic steel pipe bracket

Каталожный номер:10422781

Комплект:2

Примечание:

№ на схеме:122

Наименование:Pipe clamp body SP538-PPH DP-AS

Каталожный номер:60165343

Комплект:6

Примечание:

№ на схеме:123

Наименование:Oil return steel pipe

Каталожный номер:A810399000565

Комплект:1

Примечание:

№ на схеме:124

Наименование:Washer 14GB93

Каталожный номер:A210401000003

Комплект:16

Примечание:
