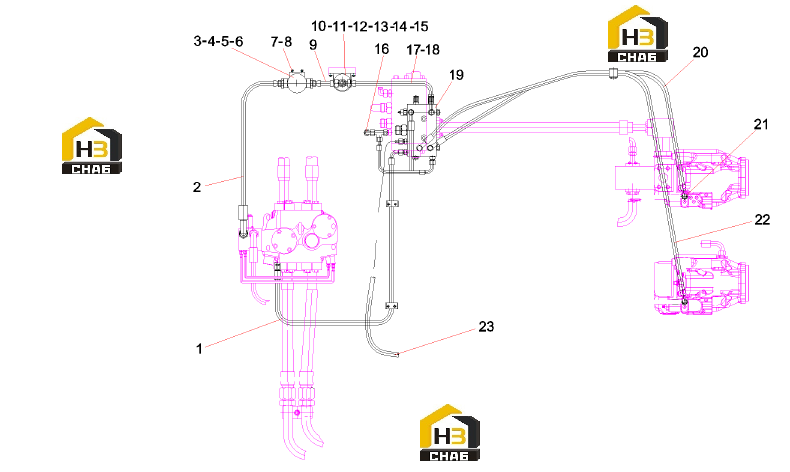

Система управления 10427001

← Клапан электромагнитный реверсивный b220402000362 Фильтр давления масла jb2302 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose ST) Q/SY1102

Каталожный номер:B230103007032

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose Q/SY1102

Каталожный номер:B230103001899

Комплект:1

Примечание:

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103000477

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil pressure filter JB2302

Каталожный номер:A222100000128

Комплект:1

Примечание:

№ на схеме:5

Наименование:Joint body

Каталожный номер:A820205001857

Комплект:2

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:7

Наименование:Bolt M8x20GB5783

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:8

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose Q/SY1102

Каталожный номер:A831313035000

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe joint

Каталожный номер:B210780000631

Комплект:2

Примечание:

№ на схеме:11

Наименование:Accumulator

Каталожный номер:B229900000045

Комплект:1

Примечание:

№ на схеме:12

Наименование:Mounting plate

Каталожный номер:A820101320714

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M10x25GB70.1 12.9 grade

Каталожный номер:A210204000262

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:2

Примечание:

№ на схеме:15

Наименование:Joint body

Каталожный номер:A820205001856

Комплект:1

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210434000013

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose 2SN8-DK0L-DK0L90-600Q/SY1102

Каталожный номер:B230103000475

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe joint

Каталожный номер:B210780000636

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pilot oil supply valve set

Каталожный номер:A810299000204

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose 2SN8-DK0L-DK0L90-1200Q/SY1102

Каталожный номер:B230103000465

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe joint

Каталожный номер:B210780001286

Комплект:2

Примечание:

№ на схеме:22

Наименование:Hose 0-V180Q/SY1102

Каталожный номер:B230103005270

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose

Каталожный номер:B230103001702

Комплект:1

Примечание:
