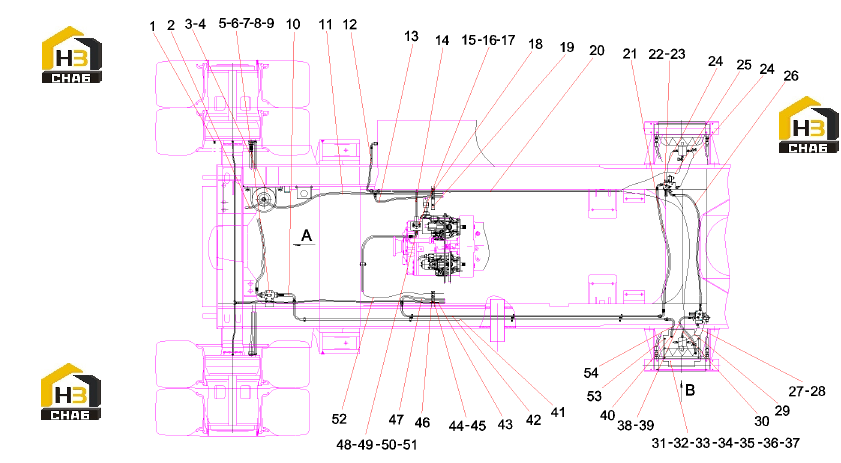

Система тормозная 10397319 (часть 1)

← Клапан гидравлический a810201062339 Система тормозная 10397319 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pressure measuring joint

Каталожный номер:B210770000084

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose 2Q/SY1102

Каталожный номер:B230103005168

Комплект:2

Примечание:

№ на схеме:3

Наименование:Large accumulator partial installation

Каталожный номер:10266030

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe joint

Каталожный номер:B210780000016

Комплект:3

Примечание:

№ на схеме:5

Наименование:Oil return filter

Каталожный номер:A222100000281

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x25GB5783

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:2

Примечание:

№ на схеме:8

Наименование:Joint body

Каталожный номер:A820501004250

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 42JB982

Каталожный номер:A210434000018

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose Q/SY1102

Каталожный номер:B230103007510

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose Q/SY1102

Каталожный номер:B230103003338

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose 2Q/SY1102

Каталожный номер:B230103005168

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Q/SY1102

Каталожный номер:21030955

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose 1SN25-DK0L45-DK0L90-1200-V180Q/SY110

Каталожный номер:60043442

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil-absorbing flange

Каталожный номер:12072267

Комплект:1

Примечание:

№ на схеме:16

Наименование:screw

Каталожный номер:A210204000162

Комплект:8

Примечание:

№ на схеме:17

Наименование:O-shaped ring 20 x2.65GB3452.1 fluorine rubber

Каталожный номер:A210609000185

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pipe clamp body

Каталожный номер:60024203

Комплект:4

Примечание:

№ на схеме:19

Наименование:Right support chain hose support plate

Каталожный номер:10263816

Комплект:1

Примечание:

№ на схеме:20

Наименование:Steel pipe

Каталожный номер:10743910

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose Q/SY1102

Каталожный номер:B230103007510

Комплект:1

Примечание:

№ на схеме:22

Наименование:Cooling conversion valve set

Каталожный номер:A819700001629

Комплект:2

Примечание:

№ на схеме:23

Наименование:Screw M8x60GB70.1

Каталожный номер:A210204000149

Комплект:4

Примечание:

№ на схеме:24

Наименование:Hose

Каталожный номер:B230103000376

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103002376

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose Q/SY1102

Каталожный номер:B230103000975

Комплект:1

Примечание:

№ на схеме:27

Наименование:Pipe joint

Каталожный номер:B210780001310

Комплект:7

Примечание:

№ на схеме:28

Наименование:Hose 2SN16-DKOL-DKOL90-1250Q/SY1102

Каталожный номер:A832613125000

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose 2SN16-DKOL-DKOL90-750Q/SY1102

Каталожный номер:B230103000396

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose

Каталожный номер:B230103007338

Комплект:1

Примечание:

№ на схеме:31

Наименование:Radiator 15028

Каталожный номер:B229900001996

Комплект:1

Примечание:

№ на схеме:32

Наименование:bolt

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:20

Примечание:

№ на схеме:34

Наименование:Pipe joint

Каталожный номер:B210780000184

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:36

Наименование:Nut M10GB923

Каталожный номер:A210336000002

Комплект:8

Примечание:

№ на схеме:37

Наименование:Mounting bracket

Каталожный номер:12111186

Комплект:2

Примечание:

№ на схеме:38

Наименование:Hose Q/SY1102

Каталожный номер:B230103007447

Комплект:1

Примечание:

№ на схеме:39

Наименование:Pipe joint

Каталожный номер:B210780000636

Комплект:4

Примечание:

№ на схеме:40

Наименование:Pipe joint GELR3/4-LM26

Каталожный номер:12330054

Комплект:1

Примечание:

№ на схеме:41

Наименование:Steel pipe

Каталожный номер:A810299000247

Комплект:1

Примечание:

№ на схеме:42

Наименование:Steel pipe

Каталожный номер:A810299000246

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose Q/SY1102

Каталожный номер:B230103003394

Комплект:1

Примечание:

№ на схеме:44

Наименование:Pipe clamp body SP325/25-PP DP-AS

Каталожный номер:60165336

Комплект:1

Примечание:

№ на схеме:45

Наименование:Pipe clamp body SP218-PP DP-AS

Каталожный номер:60165334

Комплект:1

Примечание:

№ на схеме:46

Наименование:Left support chain hose support plate

Каталожный номер:10263822

Комплект:1

Примечание:

№ на схеме:47

Наименование:Hose Q/SY1102

Каталожный номер:B230103005524

Комплект:1

Примечание:

№ на схеме:48

Наименование:flange

Каталожный номер:A820203002556

Комплект:1

Примечание:

№ на схеме:49

Наименование:Square ring 18.72x2.62AS568-116

Каталожный номер:B230101000482

Комплект:1

Примечание:

№ на схеме:50

Наименование:screw

Каталожный номер:A210204000162

Комплект:4

Примечание:

№ на схеме:51

Наименование:Pipe joint GE18LM18x1.5EDOMDCF

Каталожный номер:B210780000316

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose Q/SY1102

Каталожный номер:B230103005526

Комплект:1

Примечание:

№ на схеме:53

Наименование:Screw M10x30GB5783

Каталожный номер:A210111000023

Комплект:8

Примечание:

№ на схеме:54

Наименование:Hose 2SN16-DKOL-1300 (GT)Q/SY1102

Каталожный номер:B230103001816

Комплект:1

Примечание:
