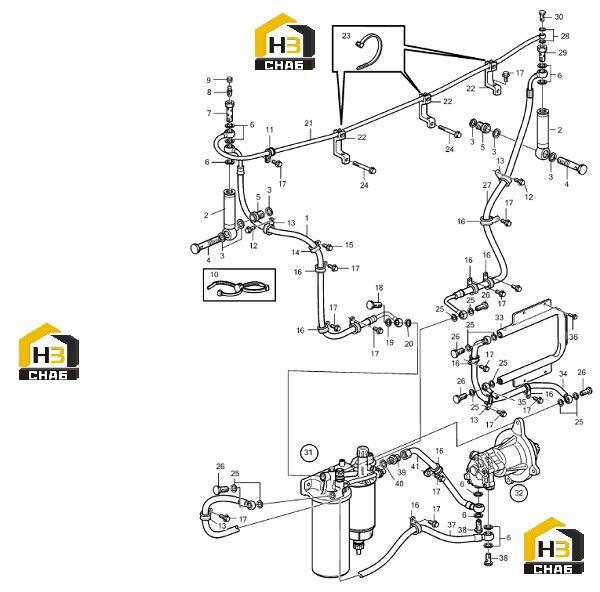

Система топливная 2tad1340ve volvo

← Система топливная 1tad1340ve volvo Насос масляный (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel pipe 21217547

Каталожный номер:60203772

Комплект:1

Примечание:

№ на схеме:2

Наименование:Riser 21775773

Каталожный номер:60199187

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 20899253

Каталожный номер:60199188

Комплект:6

Примечание:

№ на схеме:4

Наименование:Hollow bolt 21184847

Каталожный номер:60203773

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hollow tube 21145051

Каталожный номер:60203774

Комплект:2

Примечание:

№ на схеме:6

Наименование:Sealing ring 20852765

Каталожный номер:60199169

Комплект:9

Примечание:

№ на схеме:7

Наименование:Hollow bolt 3595373

Каталожный номер:60199190

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cock

Каталожный номер:B229900005154

Комплект:1

Примечание:

№ на схеме:9

Наименование:Protective cover 20547976

Каталожный номер:60199192

Комплект:1

Примечание:

№ на схеме:10

Наименование:Fixing hoop 20885497

Каталожный номер:60199204

Комплект:1

Примечание:

№ на схеме:11

Наименование:Cassette 949746 Volvo

Каталожный номер:60092379

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange bolt 984732

Каталожный номер:60203775

Комплект:2

Примечание:

№ на схеме:13

Наименование:Clip 974582

Каталожный номер:60203776

Комплект:4

Примечание:

№ на схеме:14

Наименование:Clamp 942810 Volvo

Каталожный номер:60094348

Комплект:1

Примечание:

№ на схеме:15

Наименование:Flange bolt 984751

Каталожный номер:60203777

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fixing clip 949747 Volvo

Каталожный номер:60092371

Комплект:11

Примечание:

№ на схеме:17

Наименование:Flange bolt 984733

Каталожный номер:60203734

Комплект:13

Примечание:

№ на схеме:18

Наименование:Relief valve 21140647

Каталожный номер:60203778

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer 976931

Каталожный номер:60203779

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 11998 Volvo

Каталожный номер:60085707

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fuel pipe 21216738

Каталожный номер:60199195

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bracket 21132213

Каталожный номер:60203780

Комплект:3

Примечание:

№ на схеме:23

Наименование:Clamp 948211 Volvo

Каталожный номер:60094352

Комплект:3

Примечание:

№ на схеме:24

Наименование:Flange bolt 984741L=70

Каталожный номер:60203730

Комплект:2

Примечание:

№ на схеме:25

Наименование:Sealing ring 20852764

Каталожный номер:60191116

Комплект:10

Примечание:

№ на схеме:26

Наименование:Hollow bolt 991048

Каталожный номер:60199172

Комплект:5

Примечание:

№ на схеме:27

Наименование:Fuel pipe 21217537

Каталожный номер:60203781

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sealing ring 20852762

Каталожный номер:60199199

Комплект:2

Примечание:

№ на схеме:29

Наименование:Hollow bolt 21159427

Каталожный номер:60203782

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hollow bolt VOLVO

Каталожный номер:60131524

Комплект:1

Примечание:

№ на схеме:31

Наименование:Hollow bolt 21159427

Каталожный номер:60203782

Комплект:1

Примечание:

№ на схеме:32

Наименование:Series fuel pump 20902698

Каталожный номер:60199205

Комплект:1

Примечание:

№ на схеме:33

Наименование:Radiator 20562394

Каталожный номер:60199173

Комплект:1

Примечание:

№ на схеме:34

Наименование:Fuel pipe 21145025

Каталожный номер:60203770

Комплект:1

Примечание:

№ на схеме:35

Наименование:Take over 3587322

Каталожный номер:60203784

Комплект:1

Примечание:

№ на схеме:36

Наименование:Flange bolt 994264

Каталожный номер:60203785

Комплект:6

Примечание:

№ на схеме:37

Наименование:Fuel pipe 3594679

Каталожный номер:60199171

Комплект:1

Примечание:

№ на схеме:38

Наименование:Hollow bolt 991046

Каталожный номер:60199170

Комплект:2

Примечание:

№ на схеме:39

Наименование:Plug 946602 Volvo

Каталожный номер:60094280

Комплект:1

Примечание:

№ на схеме:40

Наименование:Washer 993685

Каталожный номер:60203786

Комплект:1

Примечание:

№ на схеме:41

Наименование:Fuel pipe 21145549

Каталожный номер:60203787

Комплект:1

Примечание:
