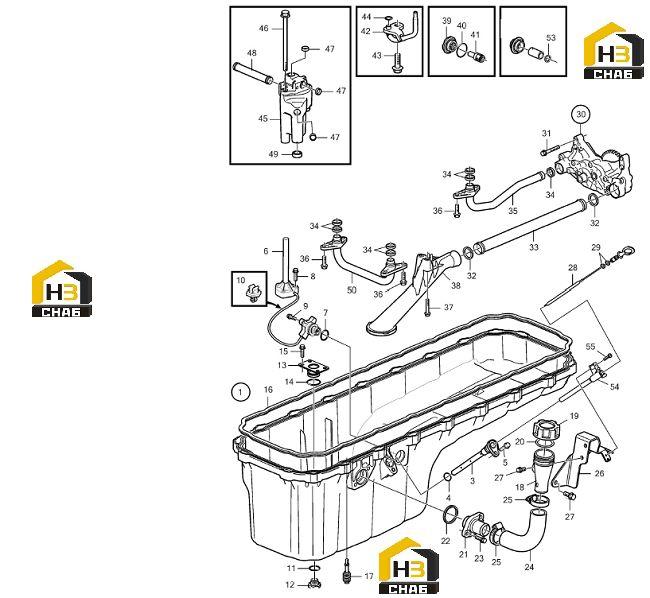

Система смазки

← Вал распределительный Радиатор масляный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil pan assembly 20720870

Каталожный номер:60199136

Комплект:1

Примечание:

№ на схеме:3

Наименование:Oil ruler tube seat 20724256 Volvo

Каталожный номер:60085711

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring 949656 Volvo

Каталожный номер:60092704

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw 966378 Volvo

Каталожный номер:60092391

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil volume sensor 21042447 VOLVO

Каталожный номер:60097208

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring 944126 Volvo

Каталожный номер:60094486

Комплект:1

Примечание:

№ на схеме:8

Наименование:Flange bolt 984728

Каталожный номер:60203738

Комплект:3

Примечание:

№ на схеме:9

Наименование:Flange bolt 984726

Каталожный номер:60203739

Комплект:2

Примечание:

№ на схеме:10

Наименование:Clamp VOLVO

Каталожный номер:60129918

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer 20579690 Volvo

Каталожный номер:60094790

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil pan screw 20571854 Volvo

Каталожный номер:60094806

Комплект:1

Примечание:

№ на схеме:13

Наименование:Positioning board 20839219

Каталожный номер:60199137

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring VOLVO

Каталожный номер:60132369

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw 966378 Volvo

Каталожный номер:60092391

Комплект:4

Примечание:

№ на схеме:16

Наименование:Sealing strip 20541940

Каталожный номер:60199138

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flange bolt VOLVO

Каталожный номер:60131052

Комплект:16

Примечание:

№ на схеме:18

Наименование:Add oil to the oil pipe 20808091Volvo

Каталожный номер:60066480

Комплект:1

Примечание:

№ на схеме:19

Наименование:Refueling port cover VOLVO

Каталожный номер:60131406

Комплект:1

Примечание:

№ на схеме:20

Наименование:Refueling port sealing ring

Каталожный номер:B230101001205

Комплект:1

Примечание:

№ на схеме:21

Наименование:Connecting tube 20462497

Каталожный номер:60199139

Комплект:1

Примечание:

№ на схеме:22

Наименование:Oil inlet sealing ring 20555696 Volvo

Каталожный номер:60081211

Комплект:1

Примечание:

№ на схеме:23

Наименование:Flange bolt 984736

Каталожный номер:60203731

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose 3889481

Каталожный номер:60199140

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp 943476 Volvo

Каталожный номер:60094351

Комплект:2

Примечание:

№ на схеме:26

Наименование:Refueling port bracket 3886329

Каталожный номер:60199141

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange bolt 946440 Volvo

Каталожный номер:60094286

Комплект:4

Примечание:

№ на схеме:28

Наименование:Oil gauge 21839734

Каталожный номер:60203740

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring VOLVO

Каталожный номер:60132386

Комплект:2

Примечание:

№ на схеме:30

Наименование:Oil pump 20824906

Каталожный номер:60199142

Комплект:1

Примечание:

№ на схеме:31

Наименование:Flange bolt 984740

Каталожный номер:60203741

Комплект:4

Примечание:

№ на схеме:32

Наименование:Sealing ring 20451487 Volvo

Каталожный номер:60096074

Комплект:2

Примечание:

№ на схеме:33

Наименование:Oil suction pipe 20509415

Каталожный номер:60199143

Комплект:1

Примечание:

№ на схеме:34

Наименование:Sealing ring 21092243 VOLVO

Каталожный номер:60097195

Комплект:7

Примечание:

№ на схеме:35

Наименование:Pressure pipe 20501240

Каталожный номер:60199144

Комплект:1

Примечание:

№ на схеме:36

Наименование:Flange bolt 946472 Volvo

Каталожный номер:60094289

Комплект:2

Примечание:

№ на схеме:37

Наименование:Flange bolt 977275

Каталожный номер:60199145

Комплект:3

Примечание:

№ на схеме:38

Наименование:Oil filter 20824910 VOLVO

Каталожный номер:60093451

Комплект:1

Примечание:

№ на схеме:39

Наименование:Cover VOLVO

Каталожный номер:60129785

Комплект:1

Примечание:

№ на схеме:40

Наименование:Sealing ring 948610 Volvo

Каталожный номер:60094496

Комплект:1

Примечание:

№ на схеме:41

Наименование:Pressure reducing valve VOLVO

Каталожный номер:60130303

Комплект:1

Примечание:

№ на схеме:42

Наименование:Nozzle VOLVO

Каталожный номер:60129875

Комплект:6

Примечание:

№ на схеме:43

Наименование:Screw 966378 Volvo

Каталожный номер:60092391

Комплект:6

Примечание:

№ на схеме:44

Наименование:O-ring 955982

Каталожный номер:60199146

Комплект:6

Примечание:

№ на схеме:45

Наименование:Intermediate shell 21105100

Каталожный номер:60203742

Комплект:1

Примечание:

№ на схеме:46

Наименование:Flange bolt 968553 Volvo

Каталожный номер:60092480

Комплект:2

Примечание:

№ на схеме:47

Наименование:Plug 955082

Каталожный номер:60199148

Комплект:1

Примечание:

№ на схеме:48

Наименование:Oil return pipe 20591851

Каталожный номер:60199149

Комплект:1

Примечание:

№ на схеме:49

Наименование:Sealing ring Volvo

Каталожный номер:60140278

Комплект:1

Примечание:

№ на схеме:50

Наименование:Pressure pipe 20498189

Каталожный номер:60199150

Комплект:1

Примечание:

№ на схеме:53

Наименование:Sealing ring VOLVO

Каталожный номер:60132452

Комплект:1

Примечание:

№ на схеме:54

Наименование:Tube 3886325

Каталожный номер:60203743

Комплект:1

Примечание:

№ на схеме:55

Наименование:Bolt 975371Volvo individual production)

Каталожный номер:60092116

Комплект:1

Примечание:
