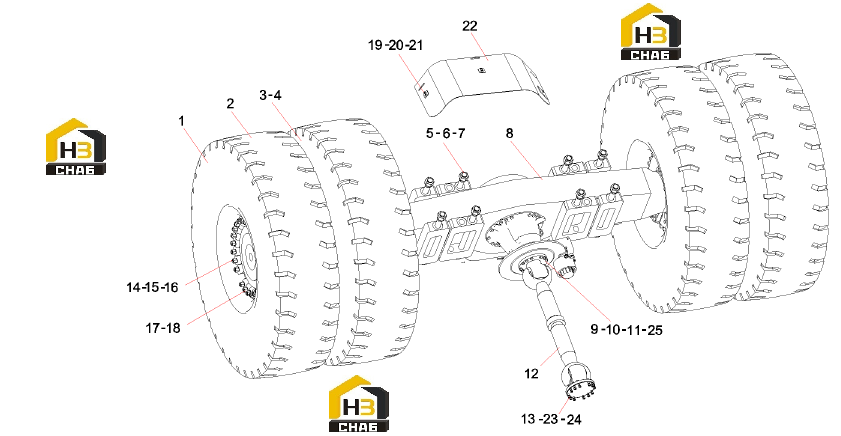

Система привода 10365032

← Блок скольжения цилиндра 10419340 Редуктор бортовой (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rim 25-13.00/2.5

Каталожный номер:A229900002057

Комплект:4

Примечание:

№ на схеме:2

Наименование:Tire 18.00-25 40PR E-4J

Каталожный номер:A210881000093

Комплект:4

Примечание:

№ на схеме:3

Наименование:Lock ring

Каталожный номер:60112798

Комплект:2

Примечание:

№ на схеме:4

Наименование:Middle ring

Каталожный номер:A820202003264

Комплект:2

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:A820204000388

Комплект:8

Примечание:

№ на схеме:6

Наименование:bolt

Каталожный номер:A829900001442

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer 36GB93

Каталожный номер:A210401000012

Комплект:8

Примечание:

№ на схеме:8

Наименование:Drive axle 101.1349.3

Каталожный номер:B220600000011

Комплект:1

Примечание:

№ на схеме:9

Наименование:Drive shaft bolts (front)

Каталожный номер:A829900001445

Комплект:12

Примечание:

№ на схеме:10

Наименование:Nut grade 10 must be fastened hexagonal flange surface

Каталожный номер:A229900007628

Комплект:12

Примечание:

№ на схеме:11

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:12

Примечание:

№ на схеме:12

Наименование:Drive shaft assembly

Каталожный номер:A229900006648

Комплект:1

Примечание:

№ на схеме:13

Наименование:Drive shaft bolts (rear)

Каталожный номер:A829900001448

Комплект:12

Примечание:

№ на схеме:14

Наименование:Tracheal fixed lock plate

Каталожный номер:A820101313646

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:17

Наименование:Pressure plate

Каталожный номер:10175223

Комплект:48

Примечание:

№ на схеме:18

Наименование:Wheel nut

Каталожный номер:10075010

Комплект:48

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:A210111000348

Комплект:3

Примечание:

№ на схеме:20

Наименование:Washer 8GB97.1

Каталожный номер:A210405000007

Комплект:3

Примечание:

№ на схеме:21

Наименование:Washer 8GB93

Каталожный номер:A210401000017

Комплект:3

Примечание:

№ на схеме:22

Наименование:Oil-proof board

Каталожный номер:11346189

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sensor board

Каталожный номер:11342781

Комплект:2

Примечание:

№ на схеме:24

Наименование:Speed sensor bracket

Каталожный номер:11342780

Комплект:1

Примечание:

№ на схеме:25

Наименование:nut

Каталожный номер:A210307000036

Комплект:12

Примечание:
