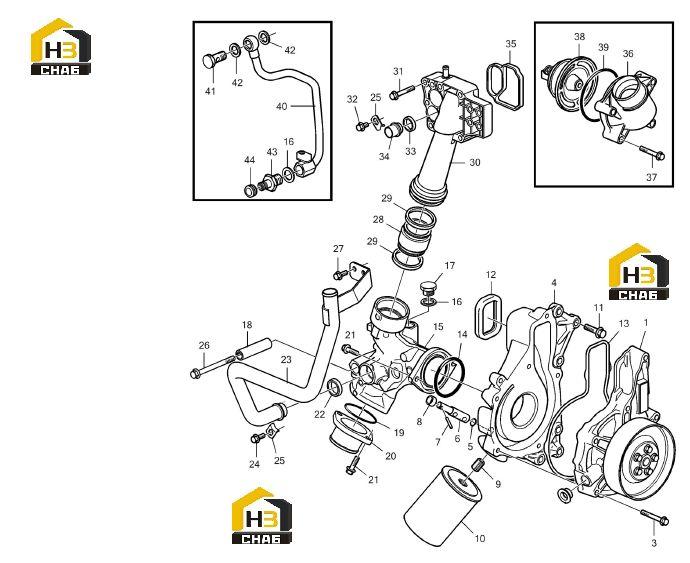

Система охлаждения

← Стартер Крепление стартера →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water pump 3801102

Каталожный номер:60199246

Комплект:1

Примечание:

№ на схеме:3

Наименование:Flange bolt 984740

Каталожный номер:60203741

Комплект:6

Примечание:

№ на схеме:4

Наименование:Water pump pump shell 20566236

Каталожный номер:60199247

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring VOLVO

Каталожный номер:60132390

Комплект:1

Примечание:

№ на схеме:6

Наименование:Shaft VOLVO

Каталожный номер:60132339

Комплект:1

Примечание:

№ на схеме:7

Наименование:Spring pin VOLVO

Каталожный номер:60130651

Комплект:1

Примечание:

№ на схеме:8

Наименование:Socket VOLVO

Каталожный номер:60132957

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector 1676554 Volvo

Каталожный номер:60087995

Комплект:1

Примечание:

№ на схеме:10

Наименование:Water filter Volvo

Каталожный номер:B222100000358

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flange bolt 984755

Каталожный номер:60199258

Комплект:6

Примечание:

№ на схеме:12

Наименование:Sealing ring VOLVO

Каталожный номер:60132420

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sealing ring VOLVO

Каталожный номер:60132454

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 975697

Каталожный номер:60199248

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cooling tube 3849305

Каталожный номер:60199249

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 976932

Каталожный номер:60199250

Комплект:2

Примечание:

№ на схеме:17

Наименование:Plug 960634 Volvo

Каталожный номер:60092773

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101001208

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cooling pipe VOLVO

Каталожный номер:60129986

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange bolt 984736

Каталожный номер:60203731

Комплект:4

Примечание:

№ на схеме:22

Наименование:Iron water pipe sealing ring 471708 Volvo

Каталожный номер:60086207

Комплект:1

Примечание:

№ на схеме:23

Наименование:Iron pipe 20522122 Volvo

Каталожный номер:60095708

Комплект:1

Примечание:

№ на схеме:24

Наименование:Flange bolt 984733

Каталожный номер:60203734

Комплект:1

Примечание:

№ на схеме:25

Наименование:Small water pipe lock card 1546531Volvo

Каталожный номер:60086174

Комплект:2

Примечание:

№ на схеме:26

Наименование:Flange bolt 984761

Каталожный номер:60203733

Комплект:1

Примечание:

№ на схеме:27

Наименование:Flange bolt 984738

Каталожный номер:60203736

Комплект:2

Примечание:

№ на схеме:28

Наименование:Tube VOLVO

Каталожный номер:60129852

Комплект:1

Примечание:

№ на схеме:29

Наименование:Water pipe sealing ring 1547254 Volvo

Каталожный номер:60086206

Комплект:2

Примечание:

№ на схеме:30

Наименование:Tube 20555313 Volvo

Каталожный номер:60095672

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw 973924 Volvo

Каталожный номер:60092399

Комплект:6

Примечание:

№ на схеме:32

Наименование:Screw 944926 Volvo

Каталожный номер:60094144

Комплект:1

Примечание:

№ на схеме:33

Наименование:Gearbox water pipe sealing ring 1547252 Volvo

Каталожный номер:60075867

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug VOLVO

Каталожный номер:60130954

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sealing strip 20479636 Volvo

Каталожный номер:60096108

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connecting tube 20405125 Volvo

Каталожный номер:60088582

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw 973924 Volvo

Каталожный номер:60092399

Комплект:4

Примечание:

№ на схеме:38

Наименование:Thermostat 21412639

Каталожный номер:60199251

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sealing ring 1549651 Volvo

Каталожный номер:60087385

Комплект:1

Примечание:

№ на схеме:40

Наименование:Tube 20825289

Каталожный номер:60199252

Комплект:1

Примечание:

№ на схеме:41

Наименование:bolt

Каталожный номер:B229900004960

Комплект:1

Примечание:

№ на схеме:42

Наименование:Washer 11998 Volvo

Каталожный номер:60085707

Комплект:2

Примечание:

№ на схеме:43

Наименование:Connector 1676622 Volvo

Каталожный номер:60087996

Комплект:1

Примечание:

№ на схеме:44

Наименование:Protective cover VOLVO

Каталожный номер:60132979

Комплект:1

Примечание:
