Система кондиционирования воздуха 12483371 (часть 2)

← Система кондиционирования воздуха 12483371 (часть 1) Система кондиционирования воздуха 12483371 (часть 3) →

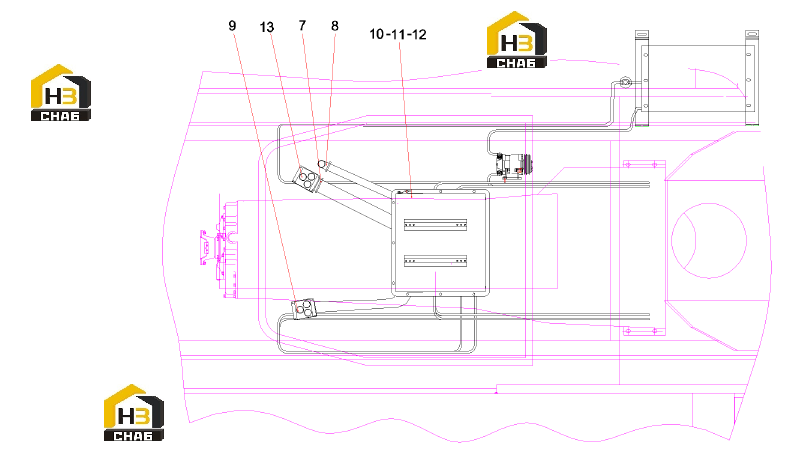

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:7

Наименование:T-shaped hoop medium 76.6-medium 85.6

Каталожный номер:21004569

Комплект:4

Примечание:

№ на схеме:8

Наименование:Defrosting ventilation duct RSC45C.16A.15

Каталожный номер:11815375

Комплект:1

Примечание:

№ на схеме:9

Наименование:Wind deflector SRSC45C.16A.8

Каталожный номер:11621235

Комплект:1

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:A210111000081

Комплект:14

Примечание:

№ на схеме:11

Наименование:Washer 6GB97.1

Каталожный номер:A210405000006

Комплект:28

Примечание:

№ на схеме:12

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:14

Примечание:

№ на схеме:13

Наименование:Wind deflector

Каталожный номер:11906229

Комплект:1

Примечание:
