Система гидравлическая a810201060300

← Блок клапанов левого цилиндра a810201062372 Клапан гидравлический a810201062339 →

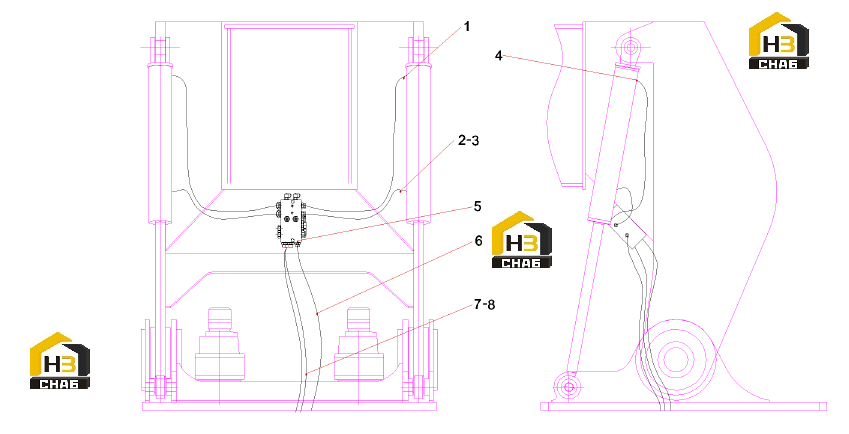

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose Q/SY1102

Каталожный номер:B230103000335

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose Q/SY1102

Каталожный номер:A832511054000

Комплект:2

Примечание:

№ на схеме:3

Наименование:Pipe joint

Каталожный номер:B210780000042

Комплект:5

Примечание:

№ на схеме:4

Наименование:Pipe joint

Каталожный номер:B210780000025

Комплект:2

Примечание:

№ на схеме:5

Наименование:Anti-pendulum valve set

Каталожный номер:A810201062339

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:B230103000098

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose Q/SY1102

Каталожный номер:B230103005623

Комплект:2

Примечание:

№ на схеме:8

Наименование:Pipe joint

Каталожный номер:B210780000421

Комплект:2

Примечание:
