Педаль двойная 12260636

Педаль двойная 12260636

← Пластина монтажная сиденья 12153581 Система электрики (часть 1) →

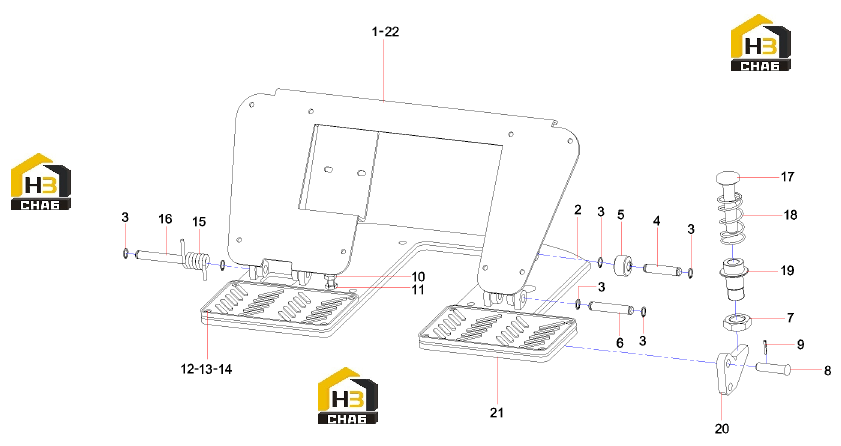

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:pedal
Каталожный номер:12142593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Base SRSC45F.5.3C.1
Каталожный номер:12260331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Retaining ring 10GB894.1
Каталожный номер:A210414000011
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pin shaft
Каталожный номер:10253405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Roller
Каталожный номер:10253342
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Right pin shaft
Каталожный номер:12142582
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M20GB6172.1
Каталожный номер:A210309000003
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Pin A
Каталожный номер:24003799
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Pin 3 x18GB879.1
Каталожный номер:A210507000014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M8x16GB5783
Каталожный номер:A210111000088
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Nut M8GB6172.1
Каталожный номер:A210309000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt M5x16GB5783
Каталожный номер:A210111000070
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 5GB97.1
Каталожный номер:A210405000005
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 5GB93
Каталожный номер:A210401000015
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Torsion spring
Каталожный номер:12142580
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Left pin shaft
Каталожный номер:12142581
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Top rod
Каталожный номер:10254328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:spring
Каталожный номер:A820101315195
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Copper sleeve
Каталожный номер:10144220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Rotating plate
Каталожный номер:10254329
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Foot rubber sleeve SRSC45F.5.3B-7
Каталожный номер:12260600
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Rubber sleeve SRSC45F.5.3B-6
Каталожный номер:12260594
Комплект:1
Примечание:
