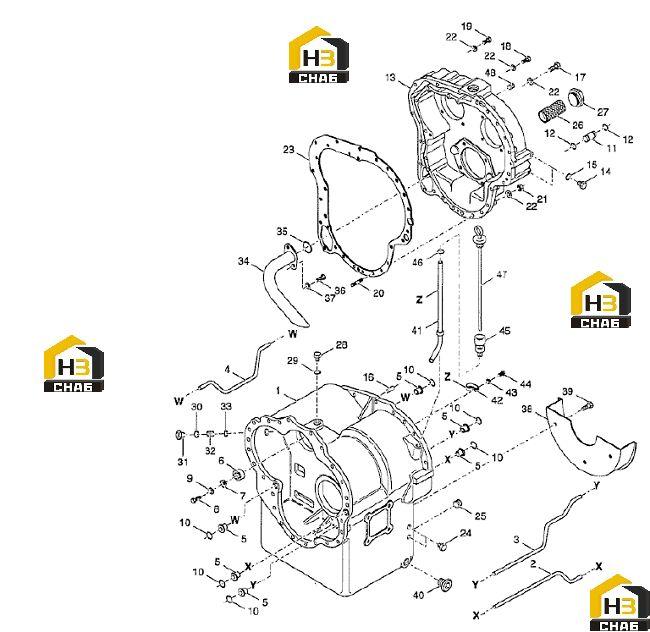

Крышка кпп 60138967

← Корпус кпп 60138966 Вал турбины 60140031 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:shell

Каталожный номер:B229900002896

Комплект:1

Примечание:

№ на схеме:2

Наименование:First gear clutch tubing DANA

Каталожный номер:60099717

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bearing lubricating oil pipe DANA after the first gear shaft

Каталожный номер:60099722

Комплект:1

Примечание:

№ на схеме:4

Наименование:Three-speed tubing DANA

Каталожный номер:60099682

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tubing bushing DANA

Каталожный номер:60099727

Комплект:6

Примечание:

№ на схеме:6

Наименование:Locking bushing DANA

Каталожный номер:60099697

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer DANA

Каталожный номер:60099607

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fixing screw DANA

Каталожный номер:60099632

Комплект:1

Примечание:

№ на схеме:9

Наименование:Locking washer DANA

Каталожный номер:60099698

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring DANA

Каталожный номер:60099744

Комплект:6

Примечание:

№ на схеме:11

Наименование:First gear clutch oil pipe and lubricating oil pipe transition pipe DAN

Каталожный номер:60099779

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring DANA

Каталожный номер:60099747

Комплект:4

Примечание:

№ на схеме:13

Наименование:Back cover DANA

Каталожный номер:60099634

Комплект:1

Примечание:

№ на схеме:14

Наименование:Installation pin DANA

Каталожный номер:60099571

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-ring DANA

Каталожный номер:60099751

Комплект:2

Примечание:

№ на схеме:16

Наименование:Positioning pin DANA

Каталожный номер:60099617

Комплект:2

Примечание:

№ на схеме:17

Наименование:Back cover fixing screw DANA

Каталожный номер:60099637

Комплект:16

Примечание:

№ на схеме:18

Наименование:Back cover fixing screw DANA

Каталожный номер:60099636

Комплект:5

Примечание:

№ на схеме:19

Наименование:Back cover fixing screw DANA

Каталожный номер:60099635

Комплект:3

Примечание:

№ на схеме:20

Наименование:Double-headed bolt DANA

Каталожный номер:60121041

Комплект:4

Примечание:

№ на схеме:21

Наименование:Double-headed bolts and nuts from the back cover to the housing DANA

Каталожный номер:60099640

Комплект:4

Примечание:

№ на схеме:22

Наименование:Locking washer DANA

Каталожный номер:60099700

Комплект:28

Примечание:

№ на схеме:23

Наименование:Gasket DANA from back cover to housing

Каталожный номер:60099638

Комплект:1

Примечание:

№ на схеме:24

Наименование:Oil surface inspection hole plug DANA

Каталожный номер:60099781

Комплект:2

Примечание:

№ на схеме:25

Наименование:Oil drain plug DANA

Каталожный номер:60099669

Комплект:1

Примечание:

№ на схеме:26

Наименование:Filter assembly DANA

Каталожный номер:60099660

Комплект:1

Примечание:

№ на схеме:27

Наименование:Filter assembly plug DANA

Каталожный номер:60099661

Комплект:1

Примечание:

№ на схеме:28

Наименование:Installation pin DANA

Каталожный номер:60099571

Комплект:2

Примечание:

№ на схеме:29

Наименование:O-ring DANA

Каталожный номер:60099751

Комплект:2

Примечание:

№ на схеме:30

Наименование:O-ring DANA

Каталожный номер:60099743

Комплект:1

Примечание:

№ на схеме:31

Наименование:Screw plug DANA

Каталожный номер:60099666

Комплект:1

Примечание:

№ на схеме:32

Наименование:Speed sensor bushing DANA

Каталожный номер:60099695

Комплект:1

Примечание:

№ на схеме:33

Наименование:Thin gasket DANA

Каталожный номер:60099589

Комплект:1

Примечание:

№ на схеме:34

Наименование:Suction tube assembly DANA

Каталожный номер:60099777

Комплект:1

Примечание:

№ на схеме:35

Наименование:O-ring DANA

Каталожный номер:60099745

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw DANA

Каталожный номер:60099662

Комплект:2

Примечание:

№ на схеме:37

Наименование:Locking washer DANA

Каталожный номер:60099699

Комплект:2

Примечание:

№ на схеме:38

Наименование:Baffle DANA

Каталожный номер:60099597

Комплект:1

Примечание:

№ на схеме:39

Наименование:Baffle screw DANA

Каталожный номер:60099598

Комплект:3

Примечание:

№ на схеме:40

Наименование:Dipstick hole plug DANA

Каталожный номер:60099726

Комплект:1

Примечание:

№ на схеме:41

Наименование:Oil gauge tube DANA

Каталожный номер:60099501

Комплект:1

Примечание:

№ на схеме:42

Наименование:Oil gauge pipe clamp DANA

Каталожный номер:60099659

Комплект:1

Примечание:

№ на схеме:43

Наименование:Locking washer DANA

Каталожный номер:60099699

Комплект:2

Примечание:

№ на схеме:44

Наименование:Screw DANA

Каталожный номер:60099662

Комплект:2

Примечание:

№ на схеме:45

Наименование:Oil gauge plug DANA

Каталожный номер:60099502

Комплект:1

Примечание:

№ на схеме:46

Наименование:O-ring DANA

Каталожный номер:60099752

Комплект:1

Примечание:
