Коробка передач двигателя 12447080

← Система электрики двигателя 12451692 Трубка масляная кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

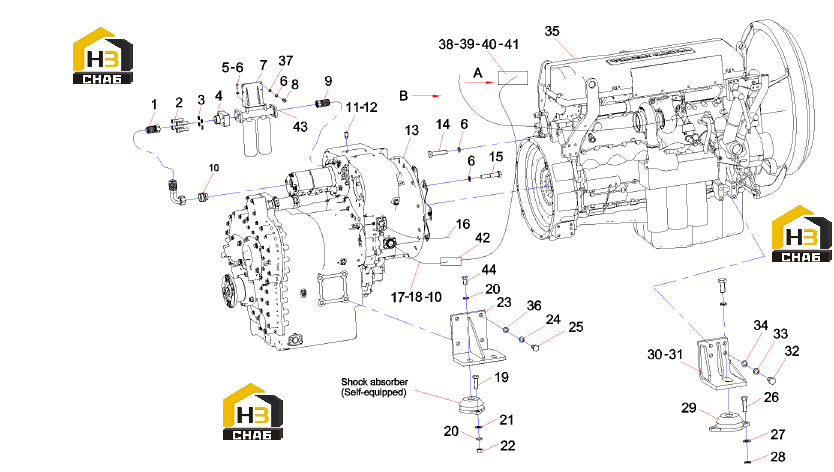

№ на схеме:1

Наименование:Hose

Каталожный номер:B230103003567

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt grade galvanized 10.9

Каталожный номер:A229900005971

Комплект:8

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:A210401000003

Комплект:8

Примечание:

№ на схеме:4

Наименование:Oil outlet pipe joint

Каталожный номер:A820205001462

Комплект:2

Примечание:

№ на схеме:5

Наименование:bolt

Каталожный номер:A829900001449

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 10GB93

Каталожный номер:A210401000001

Комплект:24

Примечание:

№ на схеме:7

Наименование:Oil filter bracket

Каталожный номер:A810102060047

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw M10x25GB70.1

Каталожный номер:A210204000161

Комплект:4

Примечание:

№ на схеме:9

Наименование:Hose/SY1102

Каталожный номер:21027073

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe joint GE35L15/16UNOMDCF

Каталожный номер:B210780000671

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12JB982

Каталожный номер:A210434000006

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pressure sensor connector

Каталожный номер:A820205001862

Комплект:1

Примечание:

№ на схеме:13

Наименование:Gearbox 15.5HR36432-30

Каталожный номер:B220801000002

Комплект:1

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:A210111000120

Комплект:12

Примечание:

№ на схеме:15

Наименование:Bolt M10x1.25x50GB5785 Grade 10.9

Каталожный номер:A210113000266

Комплект:8

Примечание:

№ на схеме:16

Наименование:Hose 2SN32-DK0L-DK0L90-3500Q/SY1102

Каталожный номер:60013088

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Q/SY1102

Каталожный номер:60032045

Комплект:1

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:A210434000015

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bolt M18x60GB5783

Каталожный номер:A210110000058

Комплект:12

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210401000005

Комплект:12

Примечание:

№ на схеме:21

Наименование:Washer 18GB97.3

Каталожный номер:A210402000044

Комплект:12

Примечание:

№ на схеме:22

Наименование:Nut M18GB6170

Каталожный номер:A210307000004

Комплект:12

Примечание:

№ на схеме:23

Наименование:Gearbox bracket

Каталожный номер:12323830

Комплект:2

Примечание:

№ на схеме:24

Наименование:Washer 20GB93

Каталожный номер:A210401000006

Комплект:8

Примечание:

№ на схеме:25

Наименование:bolt

Каталожный номер:A829900001453

Комплект:8

Примечание:

№ на схеме:26

Наименование:Bolt M22x50GB5783 Grade 10.9

Каталожный номер:A210111000224

Комплект:2

Примечание:

№ на схеме:27

Наименование:Washer 22GB93

Каталожный номер:A210401000007

Комплект:6

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:A820102010510

Комплект:6

Примечание:

№ на схеме:29

Наименование:Shock absorber stiffness 2500

Каталожный номер:60100352

Комплект:2

Примечание:

№ на схеме:30

Наименование:Engine right bracket

Каталожный номер:12451629

Комплект:1

Примечание:

№ на схеме:31

Наименование:Engine left bracket

Каталожный номер:12451611

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt M16x50GB5783

Каталожный номер:A210111000243

Комплект:8

Примечание:

№ на схеме:33

Наименование:Washer 16GB93

Каталожный номер:A210401000004

Комплект:8

Примечание:

№ на схеме:34

Наименование:Washer 16GB97.1

Каталожный номер:A210405000003

Комплект:8

Примечание:

№ на схеме:35

Наименование:Engine TAD1340VE 256kW Stage2 VOLVO

Каталожный номер:60127067

Комплект:1

Примечание:

№ на схеме:36

Наименование:Washer 20GB97.1

Каталожный номер:A210405000008

Комплект:8

Примечание:

№ на схеме:37

Наименование:Washer 10GB97.1

Каталожный номер:A210405000011

Комплект:4

Примечание:

№ на схеме:38

Наименование:Torque converter tubing clamp support

Каталожный номер:11055423

Комплект:1

Примечание:

№ на схеме:39

Наименование:Screw M12x25GB70.1

Каталожный номер:A210204000020

Комплект:8

Примечание:

№ на схеме:40

Наименование:Washer 12GB93

Каталожный номер:A210401000002

Комплект:8

Примечание:

№ на схеме:41

Наименование:Washer 12GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:42

Наименование:Torque converter tubing clamp support

Каталожный номер:10223499

Комплект:1

Примечание:

№ на схеме:43

Наименование:Pipe joint

Каталожный номер:B210780000030

Комплект:2

Примечание:

№ на схеме:44

Наименование:bolt

Каталожный номер:A210111000221

Комплект:4

Примечание:
