Комплект клапанов телескопического цилиндра 12217283 (часть 1)

Комплект клапанов телескопического цилиндра 12217283 (часть 1)

← Схема расположения стрелы 11155390 Комплект клапанов телескопического цилиндра 12217283 (часть 2) →

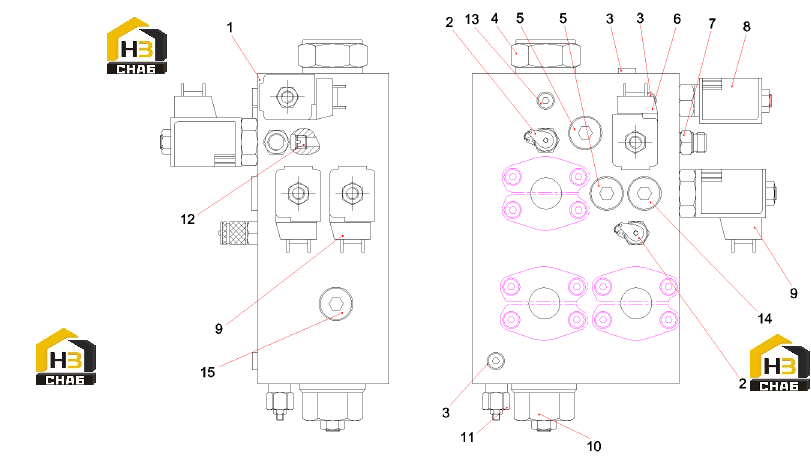

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Telescopic cylinder valve block
Каталожный номер:12132532
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pressure measuring joint
Каталожный номер:B210770000003
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Screw plug
Каталожный номер:B210399000003
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Logic valve
Каталожный номер:B220401000544
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Screw plug
Каталожный номер:B210780001384
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Solenoid reversing valve
Каталожный номер:B220401000541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pipe joint
Каталожный номер:B210780000036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Solenoid reversing valve SV11-10-3-0- 24DG
Каталожный номер:B220401000497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Electromagnetic reversing valve SBV11-12-C-O-24DG-00
Каталожный номер:B220401000537
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Balance valve
Каталожный номер:B220401000533
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:One-way throttle valve
Каталожный номер:B220401000546
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:2.0 Damping screw plug
Каталожный номер:12217657
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw plug VSTI14x1.5EDA3C
Каталожный номер:B210780000201
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw plug
Каталожный номер:B210399000005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw plug
Каталожный номер:B210780000799
Комплект:1
Примечание:
