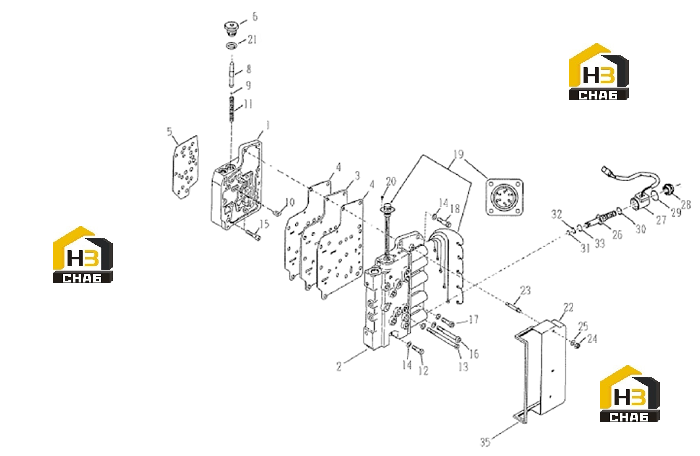

Клапан электрический регулирующий 60138721

← Клапан регулирования давления и питающий насос 60138682 Узел выходного фланца 60139923 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Control valve housing assembly DANA

Каталожный номер:60099647

Комплект:1

Примечание:

№ на схеме:2

Наименование:Control valve cover assembly DANA

Каталожный номер:60099524

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing plate DANA

Каталожный номер:60099504

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sealing plate liner DANA

Каталожный номер:60099667

Комплект:2

Примечание:

№ на схеме:5

Наименование:Control valve gasket DANA

Каталожный номер:60099648

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pipe plug DANA

Каталожный номер:60099496

Комплект:1

Примечание:

№ на схеме:8

Наименование:Out-of-gear valve spool assembly DANA

Каталожный номер:60099528

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plug DANA

Каталожный номер:60099507

Комплект:1

Примечание:

№ на схеме:10

Наименование:Out-of-gear valve spool stop DANA

Каталожный номер:60099527

Комплект:1

Примечание:

№ на схеме:11

Наименование:Off-gear valve spool spring DANA

Каталожный номер:60099703

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw DANA

Каталожный номер:60099663

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw DANA

Каталожный номер:60099665

Комплект:5

Примечание:

№ на схеме:14

Наименование:Locking washer DANA

Каталожный номер:60099699

Комплект:14

Примечание:

№ на схеме:15

Наименование:Control valve to torque converter housing screw DANA

Каталожный номер:60099649

Комплект:2

Примечание:

№ на схеме:16

Наименование:Control valve cover to torque converter housing screw DANA

Каталожный номер:60099644

Комплект:2

Примечание:

№ на схеме:17

Наименование:Oil pump to housing screw DANA

Каталожный номер:60099723

Комплект:4

Примечание:

№ на схеме:18

Наименование:Screw DANA

Каталожный номер:60099664

Комплект:2

Примечание:

№ на схеме:19

Наименование:Cover DANA

Каталожный номер:60099628

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover screw DANA

Каталожный номер:60099629

Комплект:4

Примечание:

№ на схеме:21

Наименование:Tube plug square ring DANA

Каталожный номер:60099764

Комплект:1

Примечание:

№ на схеме:22

Наименование:Dust cover DANA

Каталожный номер:60099624

Комплект:1

Примечание:

№ на схеме:23

Наименование:Double-headed bolt DANA

Каталожный номер:60121042

Комплект:3

Примечание:

№ на схеме:24

Наименование:Dust cover double-headed bolts and nuts DANA

Каталожный номер:60099627

Комплект:3

Примечание:

№ на схеме:25

Наименование:Dust cover washer DANA

Каталожный номер:60099625

Комплект:3

Примечание:

№ на схеме:26

Наименование:Solenoid valve core DANA

Каталожный номер:60099531

Комплект:5

Примечание:

№ на схеме:27

Наименование:Solenoid valve coil DANA

Каталожный номер:60099778

Комплект:5

Примечание:

№ на схеме:28

Наименование:Solenoid valve nut DANA

Каталожный номер:60099605

Комплект:5

Примечание:

№ на схеме:29

Наименование:Coil to nut square ring DANA

Каталожный номер:60099774

Комплект:5

Примечание:

№ на схеме:30

Наименование:Clip DANA

Каталожный номер:60099498

Комплект:5

Примечание:

№ на схеме:31

Наименование:Clip DANA

Каталожный номер:60099498

Комплект:5

Примечание:

№ на схеме:32

Наименование:Clip DANA

Каталожный номер:60099498

Комплект:5

Примечание:

№ на схеме:33

Наименование:Clip DANA

Каталожный номер:60099498

Комплект:5

Примечание:
