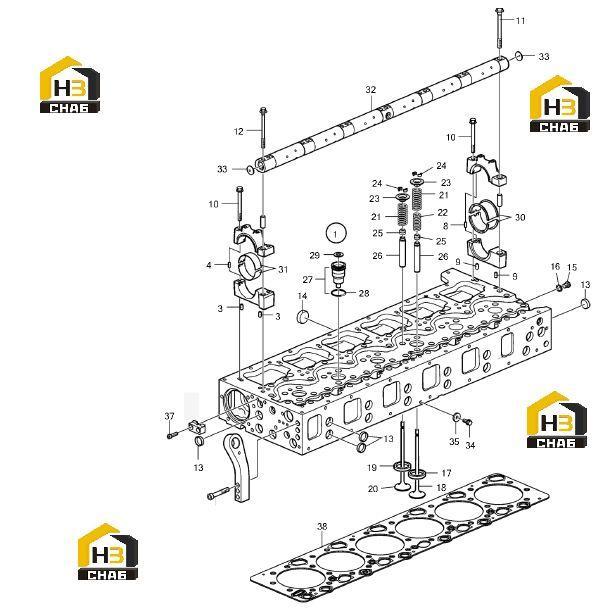

Головка блока цилиндров tad1340ve volvo

← Двигатель tad1340ve 256kw stage2 volvo Блок цилиндров tad1340ve volvo →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head 3801265

Каталожный номер:60199075

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sell VOLVO

Каталожный номер:60132035

Комплект:2

Примечание:

№ на схеме:4

Наименование:Sell VOLVO

Каталожный номер:60132034

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sell VOLVO

Каталожный номер:60132034

Комплект:1

Примечание:

№ на схеме:9

Наименование:Sell VOLVO

Каталожный номер:60132035

Комплект:2

Примечание:

№ на схеме:10

Наименование:Flange bolt VOLVO

Каталожный номер:60131078

Комплект:7

Примечание:

№ на схеме:11

Наименование:Flange bolt VOLVO

Каталожный номер:60131051

Комплект:1

Примечание:

№ на схеме:12

Наименование:Flange bolt 20537512 M10x120

Каталожный номер:60199076

Комплект:12

Примечание:

№ на схеме:13

Наименование:Plug VOLVO

Каталожный номер:60129832

Комплект:20

Примечание:

№ на схеме:14

Наименование:Plug cap VOLVO

Каталожный номер:60131004

Комплект:5

Примечание:

№ на схеме:15

Наименование:Plug 966143

Каталожный номер:60199077

Комплект:1

Примечание:

№ на схеме:16

Наименование:Washer 11996 Volvo

Каталожный номер:60085706

Комплект:1

Примечание:

№ на схеме:17

Наименование:Nozzle sleeve 21274700

Каталожный номер:60199081

Комплект:12

Примечание:

№ на схеме:18

Наименование:Exhaust valve 20768519

Каталожный номер:60199078

Комплект:12

Примечание:

№ на схеме:19

Наименование:Intake valve seat 20740804

Каталожный номер:60199079

Комплект:12

Примечание:

№ на схеме:20

Наименование:Intake valve 20712128

Каталожный номер:60199080

Комплект:12

Примечание:

№ на схеме:21

Наименование:Valve spring 21310068

Каталожный номер:60203726

Комплект:24

Примечание:

№ на схеме:22

Наименование:Exhaust valve spring

Каталожный номер:B210619000004

Комплект:12

Примечание:

№ на схеме:23

Наименование:Valve spring washer VOLVO

Каталожный номер:60131019

Комплект:24

Примечание:

№ на схеме:24

Наименование:Valve seat 20510747 Volvo

Каталожный номер:60095866

Комплект:48

Примечание:

№ на схеме:25

Наименование:Valve seal 20864662 VOLVO

Каталожный номер:60096581

Комплект:12

Примечание:

№ на схеме:26

Наименование:Valve guide rail 20904074 VOLVO

Каталожный номер:60096604

Комплект:24

Примечание:

№ на схеме:27

Наименование:Nozzle sleeve 21274700

Каталожный номер:60199081

Комплект:6

Примечание:

№ на схеме:28

Наименование:O-ring 20536487 Volvo

Каталожный номер:60096071

Комплект:1

Примечание:

№ на схеме:29

Наименование:Washer 21261987

Каталожный номер:60199082

Комплект:1

Примечание:

№ на схеме:30

Наименование:Camshaft bearing set 21006109

Каталожный номер:60199083

Комплект:1

Примечание:

№ на схеме:31

Наименование:Camshaft bearing group 21006103

Каталожный номер:60199084

Комплект:6

Примечание:

№ на схеме:32

Наименование:Rocker shaft 20510623

Каталожный номер:60199085

Комплект:1

Примечание:

№ на схеме:33

Наименование:Plug VOLVO

Каталожный номер:60130996

Комплект:2

Примечание:

№ на схеме:34

Наименование:Screw 944926 Volvo

Каталожный номер:60094144

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer 945583

Каталожный номер:60199086

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw 959220 Volvo

Каталожный номер:60092389

Комплект:2

Примечание:

№ на схеме:38

Наименование:Cylinder gasket 20513037 Volvo

Каталожный номер:60095971

Комплект:1

Примечание:
