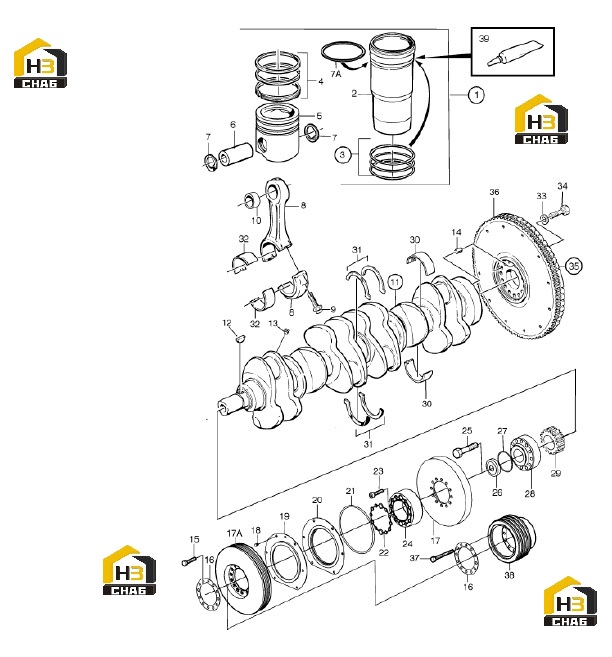

Вал коленчатый с комплектующими 60139850

← Вал распределительный 60139979 Маховик 60139172 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Kit, cylinder sleeve

Каталожный номер:60131237

Комплект:6

Примечание:

№ на схеме:2

Наименование:Cylinder liner

Каталожный номер:60131875

Комплект:6

Примечание:

№ на схеме:3

Наименование:Sealing ring kit

Каталожный номер:60131839

Комплект:6

Примечание:

№ на схеме:4

Наименование:Components, piston ring

Каталожный номер:60131388

Комплект:6

Примечание:

№ на схеме:5

Наименование:Piston

Каталожный номер:60131375

Комплект:6

Примечание:

№ на схеме:6

Наименование:Pin, piston

Каталожный номер:60100214

Комплект:6

Примечание:

№ на схеме:7

Наименование:Lockring

Каталожный номер:60130524

Комплект:12

Примечание:

№ на схеме:8

Наименование:Rod, connecting

Каталожный номер:60131560

Комплект:6

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:60131714

Комплект:12

Примечание:

№ на схеме:10

Наименование:Bushing

Каталожный номер:60130603

Комплект:6

Примечание:

№ на схеме:11

Наименование:Crankshaft

Каталожный номер:60131916

Комплект:1

Примечание:

№ на схеме:12

Наименование:Woodruff key

Каталожный номер:60130548

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60131001

Комплект:6

Примечание:

№ на схеме:14

Наименование:Pin

Каталожный номер:60132037

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:60131820

Комплект:10

Примечание:

№ на схеме:16

Наименование:Disc,fixed

Каталожный номер:60094124

Комплект:1

Примечание:

№ на схеме:17

Наименование:Disc, damping

Каталожный номер:60094136

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt, flange

Каталожный номер:60094286

Комплект:6

Примечание:

№ на схеме:19

Наименование:Cover, dustproof

Каталожный номер:60131090

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sealing ring

Каталожный номер:60132446

Комплект:1

Примечание:

№ на схеме:21

Наименование:O-ring

Каталожный номер:B230101001202

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring,seal

Каталожный номер:B230101001203

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw, allen head

Каталожный номер:60131597

Комплект:2

Примечание:

№ на схеме:24

Наименование:Flange, companion

Каталожный номер:60130606

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60131715

Комплект:1

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:60130875

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:B230101001204

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hub

Каталожный номер:60129844

Комплект:1

Примечание:

№ на схеме:29

Наименование:Gear

Каталожный номер:60094209

Комплект:1

Примечание:

№ на схеме:30

Наименование:Main bearing kit

Каталожный номер:60086188

Комплект:1

Примечание:

№ на схеме:31

Наименование:Washer, thrust

Каталожный номер:60100227

Комплект:6

Примечание:

№ на схеме:32

Наименование:Kit, bearing, big end

Каталожный номер:60138786

Комплект:14

Примечание:

№ на схеме:33

Наименование:Washer

Каталожный номер:60085905

Комплект:14

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:60088006

Комплект:14

Примечание:

№ на схеме:35

Наименование:Flywheel

Каталожный номер:60139167

Комплект:1

Примечание:

№ на схеме:36

Наименование:Ring, gear

Каталожный номер:60130443

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hexagon screw

Каталожный номер:60139587

Комплект:10

Примечание:

№ на схеме:38

Наименование:Pulley

Каталожный номер:60139328

Комплект:1

Примечание:

№ на схеме:39

Наименование:Sealant

Каталожный номер:B420300000066

Комплект:1

Примечание:

№ на схеме:40

Наименование:Gasket, thin

Каталожный номер:60100203

Комплект:6

Примечание:

№ на схеме:41

Наименование:Pulley

Каталожный номер:60131301

Комплект:1

Примечание:
