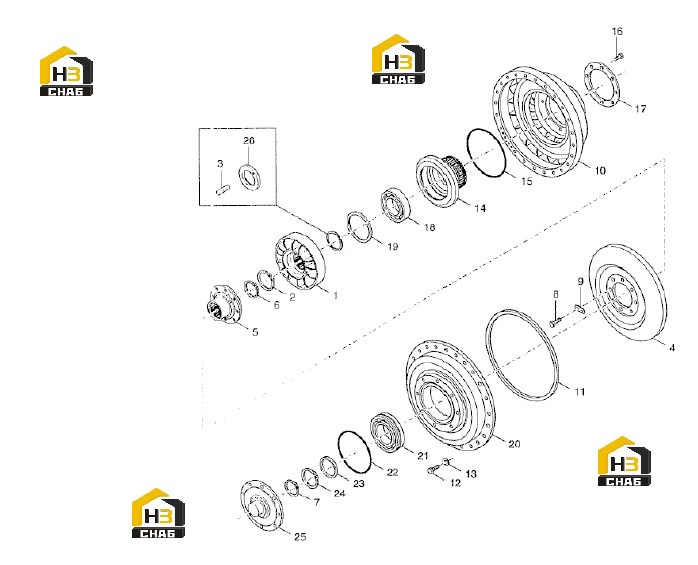

Ступица колеса 60139513

← Шестерня привода масляного насоса 60138822 Диск фрикционный 60138447 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Wheel, guide

Каталожный номер:60099600

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, locating, bearing

Каталожный номер:60099730

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pin, spacer ring, guide wheel

Каталожный номер:60099602

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turbine

Каталожный номер:60099510

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hub,turbine

Каталожный номер:60099704

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring,locating, rear, turbine hub

Каталожный номер:60099705

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, locating, front bearing

Каталожный номер:60099677

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw,turbine hub

Каталожный номер:60099706

Комплект:10

Примечание:

№ на схеме:9

Наименование:Blade,lock, screw,turbine hub

Каталожный номер:60099563

Комплект:5

Примечание:

№ на схеме:10

Наименование:Impeller, pump

Каталожный номер:60099511

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring, pump impeller cover to pump impeller

Каталожный номер:60099753

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw, pump impeller cover to pump impeller

Каталожный номер:60099574

Комплект:32

Примечание:

№ на схеме:13

Наименование:Washer, lock

Каталожный номер:60099700

Комплект:32

Примечание:

№ на схеме:14

Наименование:Hub, pump impeller

Каталожный номер:60099576

Комплект:1

Примечание:

№ на схеме:15

Наименование:O-ring, hub, pump impeller

Каталожный номер:60099755

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw, hub, pump impeller

Каталожный номер:60099578

Комплект:8

Примечание:

№ на схеме:17

Наименование:Ring, bushing, screw, hub, pump impeller

Каталожный номер:60099579

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing, hub, pump impeller

Каталожный номер:60099533

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, clamp, bearing, hub, pump impeller

Каталожный номер:60099580

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cover, pump impeller

Каталожный номер:60099512

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bearing, turbine hub

Каталожный номер:60099545

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring, bearing cover, pump impeller cover

Каталожный номер:60099754

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer, bearing

Каталожный номер:60099729

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, locating, bearing

Каталожный номер:60099730

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cover, bearing, pump impeller cover

Каталожный номер:60099575

Комплект:1

Примечание:

№ на схеме:26

Наименование:Ring, spacer, guide wheel

Каталожный номер:60099601

Комплект:1

Примечание:
