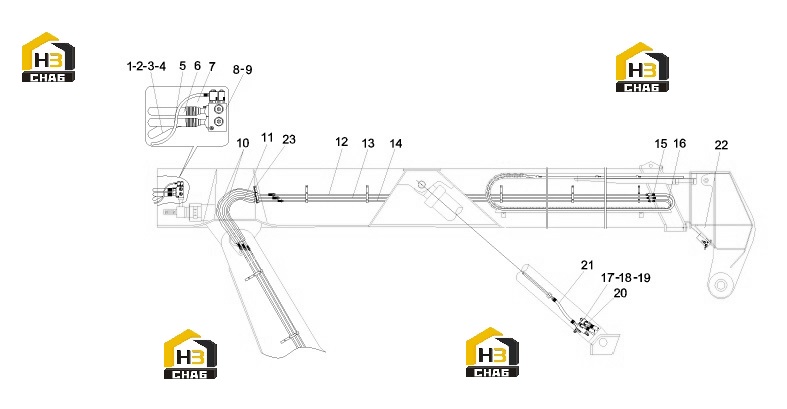

Стрела с комплектующими 11155390

← Зажим стрелы 10032938 Блок клапанов подъемного цилиндра a810299000205 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose, rubber

Каталожный номер:B230103004966

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000354

Комплект:28

Примечание:

№ на схеме:3

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:14

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:7

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103004967

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose, rubber

Каталожный номер:B230103004968

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose, rubber

Каталожный номер:B230103003409

Комплект:1

Примечание:

№ на схеме:8

Наименование:Valve-body,cylinder,extension

Каталожный номер:A810299000205

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:A210204000337

Комплект:8

Примечание:

№ на схеме:10

Наименование:Hose, rubber

Каталожный номер:B230103005881

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103002747

Комплект:1

Примечание:

№ на схеме:12

Наименование:Assembly, steel pipe

Каталожный номер:A810312990137

Комплект:1

Примечание:

№ на схеме:13

Наименование:Assembly, steel pipe

Каталожный номер:A810312019055

Комплект:1

Примечание:

№ на схеме:14

Наименование:Assembly, steel pipe

Каталожный номер:A810312019056

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103004767

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hose, rubber

Каталожный номер:B230103004768

Комплект:1

Примечание:

№ на схеме:17

Наименование:Block, valve, right, pitching cylinder

Каталожный номер:A810201062373

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw

Каталожный номер:A210204000025

Комплект:8

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:A210609000121

Комплект:2

Примечание:

№ на схеме:20

Наименование:Block, valve, left, pitching cylinder

Каталожный номер:A810201062372

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, rubber

Каталожный номер:60016784

Комплект:2

Примечание:

№ на схеме:22

Наименование:System, hydraulic, antiswing

Каталожный номер:A810201060300

Комплект:1

Примечание:

№ на схеме:23

Наименование:Sleeve, protective, rubber hose

Каталожный номер:12344078

Комплект:1

Примечание:
