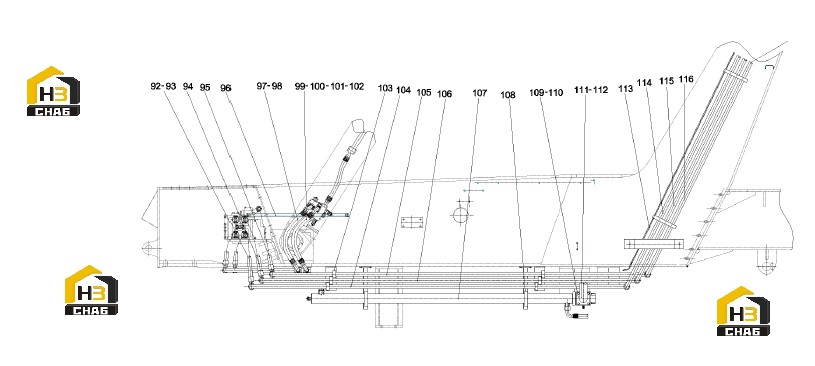

Система масляных трубопроводов 10450647 (часть 3)

← Система масляных трубопроводов 10450647 (часть 2) Система главного клапана 10409053 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:92

Наименование:Hose, rubber

Каталожный номер:B230103008475

Комплект:1

Примечание:

№ на схеме:93

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:6

Примечание:

№ на схеме:94

Наименование:Hose

Каталожный номер:B230103004954

Комплект:1

Примечание:

№ на схеме:95

Наименование:Hose, rubber

Каталожный номер:B230103004786

Комплект:1

Примечание:

№ на схеме:96

Наименование:SRSC45F.2.1.40

Каталожный номер:12227595

Комплект:1

Примечание:

№ на схеме:97

Наименование:Hose, rubber

Каталожный номер:B230103004971

Комплект:2

Примечание:

№ на схеме:98

Наименование:Connector, pipe

Каталожный номер:B210780001241

Комплект:6

Примечание:

№ на схеме:99

Наименование:Hose, rubber

Каталожный номер:B230103007449

Комплект:2

Примечание:

№ на схеме:100

Наименование:O-ring

Каталожный номер:B230101000215

Комплект:4

Примечание:

№ на схеме:101

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:102

Наименование:Screw

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:103

Наименование:Support, telescopic steel pipe

Каталожный номер:10422781

Комплект:2

Примечание:

№ на схеме:104

Наименование:Pipe, steel

Каталожный номер:A810312019050

Комплект:1

Примечание:

№ на схеме:105

Наименование:Pipe, steel

Каталожный номер:A810312019048

Комплект:1

Примечание:

№ на схеме:106

Наименование:Pipe, steel

Каталожный номер:A810312019049

Комплект:1

Примечание:

№ на схеме:107

Наименование:Pipe, steel, oil return

Каталожный номер:A810399000565

Комплект:1

Примечание:

№ на схеме:108

Наименование:Seat, clamp, pipeline, oil-return, main

Каталожный номер:10032933

Комплект:2

Примечание:

№ на схеме:109

Наименование:Group, back pressure valve

Каталожный номер:A810299000203

Комплект:1

Примечание:

№ на схеме:110

Наименование:O-ring

Каталожный номер:A210609000088

Комплект:2

Примечание:

№ на схеме:111

Наименование:Screw

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:112

Наименование:Screw

Каталожный номер:A210204000206

Комплект:12

Примечание:

№ на схеме:113

Наименование:Pipe, steel

Каталожный номер:A810399000564

Комплект:1

Примечание:

№ на схеме:114

Наименование:Pipe, steel

Каталожный номер:A810399000563

Комплект:1

Примечание:

№ на схеме:115

Наименование:Pipe, steel

Каталожный номер:A810399000562

Комплект:1

Примечание:

№ на схеме:116

Наименование:Pipe, steel

Каталожный номер:A810399000561

Комплект:1

Примечание:
