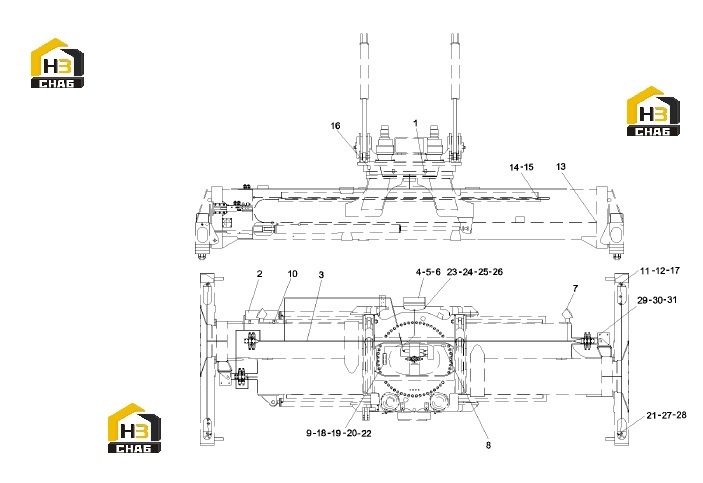

Система электрическая распределителя a810201050344

← Распределитель в сборе a810312000280 Блок управления распределителя a810201052736 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp, single pipe

Каталожный номер:B210840000016

Комплект:6

Примечание:

№ на схеме:2

Наименование:Assembly, control box, spreader

Каталожный номер:A810201052736

Комплект:1

Примечание:

№ на схеме:3

Наименование:Harness, mounting, spreader

Каталожный номер:A810201058505

Комплект:1

Примечание:

№ на схеме:4

Наименование:Lamp, indicator, LED, green

Каталожный номер:60024057

Комплект:1

Примечание:

№ на схеме:5

Наименование:Lamp, indicator, LED, red

Каталожный номер:60024055

Комплект:1

Примечание:

№ на схеме:6

Наименование:Lamp, indicator, LED, yellow

Каталожный номер:60024056

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lamp, working, LED

Каталожный номер:B241100000445

Комплект:2

Примечание:

№ на схеме:8

Наименование:Switch, proximity

Каталожный номер:A240600000055

Комплект:12

Примечание:

№ на схеме:9

Наименование:Plate, cover, 24-core plug

Каталожный номер:A241200001060

Комплект:1

Примечание:

№ на схеме:10

Наименование:Stud, damper

Каталожный номер:A810421000802

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:A210405000007

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:13

Наименование:Joint, cable, nylon

Каталожный номер:A249900000970

Комплект:14

Примечание:

№ на схеме:14

Наименование:Clip, wire

Каталожный номер:A230200000176

Комплект:11

Примечание:

№ на схеме:15

Наименование:Clamp, cord

Каталожный номер:A230200000178

Комплект:2

Примечание:

№ на схеме:16

Наименование:Switch, proximity

Каталожный номер:60150757

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000016

Комплект:10

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000006

Комплект:26

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000016

Комплект:30

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:A210210000015

Комплект:4

Примечание:

№ на схеме:22

Наименование:Screw

Каталожный номер:A210204000137

Комплект:8

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210241000001

Комплект:9

Примечание:

№ на схеме:24

Наименование:Washer

Каталожный номер:A210405000004

Комплект:9

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210401000013

Комплект:9

Примечание:

№ на схеме:26

Наименование:Nut

Каталожный номер:A210307000014

Комплект:9

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000139

Комплект:8

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000129

Комплект:16

Примечание:

№ на схеме:29

Наименование:Screw

Каталожный номер:A210210000006

Комплект:4

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:A210405000005

Комплект:4

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210401000015

Комплект:4

Примечание:
