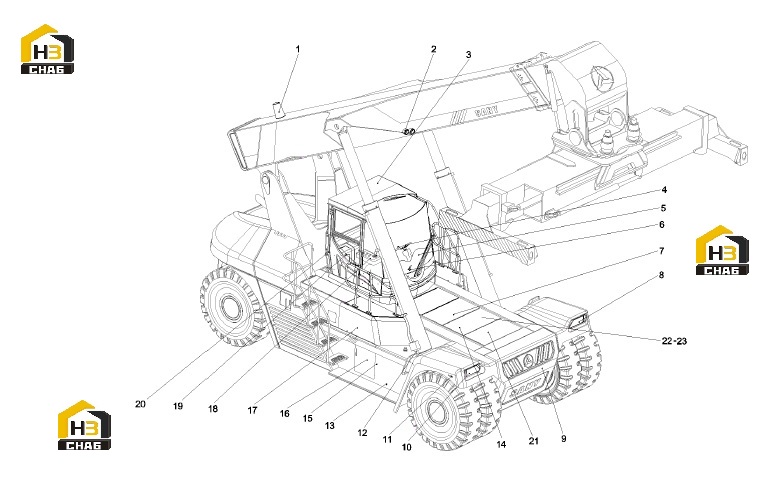

Система электрическая 10259957 (часть 1)

← Комплектующие педали 11154848 Система электрическая 10259957 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Light, alarm, LED

Каталожный номер:60116987

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lamp, working

Каталожный номер:B241100000421

Комплект:6

Примечание:

№ на схеме:3

Наименование:Horn

Каталожный номер:60006476

Комплект:1

Примечание:

№ на схеме:4

Наименование:Assembly, operation display panel, steering column

Каталожный номер:11723199

Комплект:1

Примечание:

№ на схеме:5

Наименование:Assembly, front operation panel

Каталожный номер:A810201055623

Комплект:1

Примечание:

№ на схеме:6

Наименование:Switch, pedal

Каталожный номер:B241200001083

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sensor, pressure

Каталожный номер:B240600000249

Комплект:1

Примечание:

№ на схеме:8

Наименование:Headlight, front, right

Каталожный номер:60126169

Комплект:1

Примечание:

№ на схеме:9

Наименование:Horn

Каталожный номер:A229900001896

Комплект:1

Примечание:

№ на схеме:10

Наименование:Headlight, left

Каталожный номер:A241100000353

Комплект:1

Примечание:

№ на схеме:11

Наименование:Lamp, mark, side, LED

Каталожный номер:A241100000555

Комплект:4

Примечание:

№ на схеме:12

Наименование:Sensor, pressure

Каталожный номер:B240600000248

Комплект:4

Примечание:

№ на схеме:13

Наименование:Sensor, liquid level

Каталожный номер:60040547

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sensor, temperature

Каталожный номер:B240600000172

Комплект:1

Примечание:

№ на схеме:15

Наименование:Switch, power supply

Каталожный номер:60143816

Комплект:1

Примечание:

№ на схеме:16

Наименование:Battery

Каталожный номер:A242200000110

Комплект:2

Примечание:

№ на схеме:17

Наименование:Assembly, terminal box

Каталожный номер:A810201052817

Комплект:1

Примечание:

№ на схеме:18

Наименование:Assembly, operation panel, right

Каталожный номер:A810201055624

Комплект:1

Примечание:

№ на схеме:19

Наименование:Assembly, control box

Каталожный номер:A810201052818

Комплект:1

Примечание:

№ на схеме:20

Наименование:Harness, connecting, inner, cab

Каталожный номер:A810201058728

Комплект:1

Примечание:

№ на схеме:21

Наименование:Switch, proximity

Каталожный номер:B241200000884

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:B229900002528

Комплект:35

Примечание:

№ на схеме:23

Наименование:Plug, sealing

Каталожный номер:B229900001096

Комплект:29

Примечание:
