Шестерня двигателя b220501000269

← Радиатор в разборе b229900001004 Клапаны перемещения 10432886 (часть 1) →

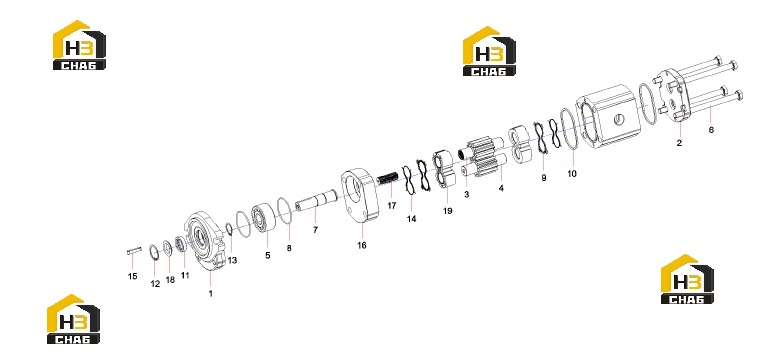

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, front

Каталожный номер:60107554

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, rear

Каталожный номер:60107625

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear, driving

Каталожный номер:60107578

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gear, driving

Каталожный номер:60107577

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bearing, ball

Каталожный номер:60123686

Комплект:1

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:21008534

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer, backup

Каталожный номер:60107662

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60107673

Комплект:2

Примечание:

№ на схеме:9

Наименование:Device, sealing

Каталожный номер:60107645

Комплект:2

Примечание:

№ на схеме:10

Наименование:Sealing, square

Каталожный номер:60107544

Комплект:2

Примечание:

№ на схеме:11

Наименование:Strip, seal, shaft

Каталожный номер:60107677

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring

Каталожный номер:60107547

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring

Каталожный номер:60107546

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:60107617

Комплект:2

Примечание:

№ на схеме:15

Наименование:Pin

Каталожный номер:60107658

Комплект:1

Примечание:

№ на схеме:16

Наименование:Flange

Каталожный номер:60107616

Комплект:1

Примечание:

№ на схеме:17

Наименование:Shaft, connecting, spline

Каталожный номер:60107627

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer,backup

Каталожный номер:60107661

Комплект:1

Примечание:

№ на схеме:19

Наименование:Rod, supporting

Каталожный номер:60107663

Комплект:2

Примечание:
