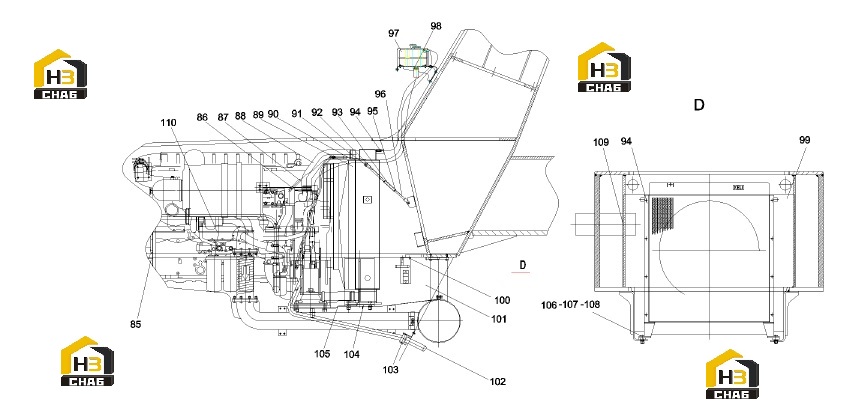

Радиатор с комплектующими 11144429

← Шланги топливные 11144429 Горловина заливная и детали 11144429 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:85

Наименование:O-ring

Каталожный номер:B230101000244

Комплект:2

Примечание:

№ на схеме:86

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:10

Примечание:

№ на схеме:87

Наименование:Hose, vapor

Каталожный номер:A820606011124

Комплект:2

Примечание:

№ на схеме:88

Наименование:Hose,rubber,water,upper

Каталожный номер:10413010

Комплект:1

Примечание:

№ на схеме:89

Наименование:Radiator

Каталожный номер:A220201000060

Комплект:1

Примечание:

№ на схеме:90

Наименование:Anchor ear, T-type

Каталожный номер:A229900003104

Комплект:4

Примечание:

№ на схеме:91

Наименование:Rod,support (1)

Каталожный номер:10733478

Комплект:2

Примечание:

№ на схеме:92

Наименование:Nut, rotating, left

Каталожный номер:A820302010400

Комплект:2

Примечание:

№ на схеме:93

Наименование:Rod, adjusting

Каталожный номер:A820202005885

Комплект:2

Примечание:

№ на схеме:94

Наименование:Plate, pressure

Каталожный номер:10031160

Комплект:2

Примечание:

№ на схеме:95

Наименование:Nut

Каталожный номер:A210308000007

Комплект:2

Примечание:

№ на схеме:96

Наименование:Rod,support

Каталожный номер:10733315

Комплект:2

Примечание:

№ на схеме:97

Наименование:Water tank GP,expansion,plastic

Каталожный номер:11595635

Комплект:1

Примечание:

№ на схеме:98

Наименование:Hoop

Каталожный номер:A229900002838

Комплект:4

Примечание:

№ на схеме:99

Наименование:Plate,rubber

Каталожный номер:10490665

Комплект:1

Примечание:

№ на схеме:100

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:101

Наименование:Guard,wind

Каталожный номер:10819431

Комплект:1

Примечание:

№ на схеме:102

Наименование:Hose, rubber

Каталожный номер:10221781

Комплект:1

Примечание:

№ на схеме:103

Наименование:Support, exhaust pipe

Каталожный номер:11056785

Комплект:1

Примечание:

№ на схеме:104

Наименование:Pad,damping,tank,water

Каталожный номер:A820606010610

Комплект:2

Примечание:

№ на схеме:105

Наименование:Plate, dustprrof

Каталожный номер:10470991

Комплект:1

Примечание:

№ на схеме:106

Наименование:Bolt

Каталожный номер:A210111000283

Комплект:4

Примечание:

№ на схеме:107

Наименование:Nut

Каталожный номер:A210307000040

Комплект:4

Примечание:

№ на схеме:108

Наименование:Washer

Каталожный номер:A210405000003

Комплект:12

Примечание:

№ на схеме:109

Наименование:Plate,rubber

Каталожный номер:10468012

Комплект:1

Примечание:

№ на схеме:110

Наименование:SRSC45F.1-10

Каталожный номер:12259577

Комплект:1

Примечание:
