Радиатор масляный 60138618

← Корпус масляного фильтра 60140111 Система топливопровода 60138492 →

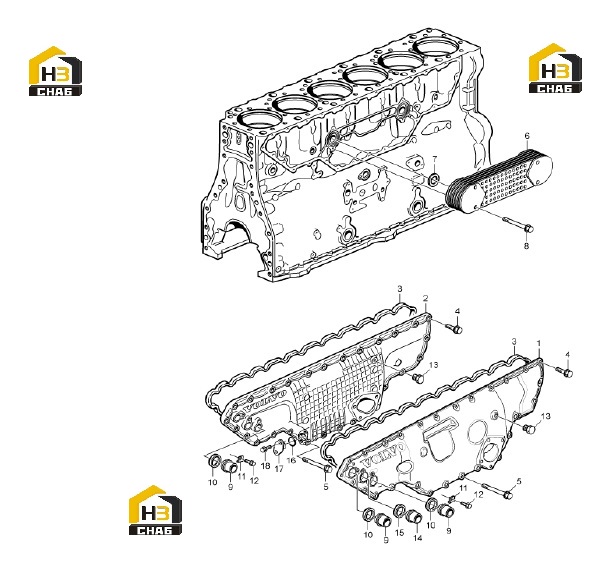

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:60129827

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover

Каталожный номер:60129797

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pad,sealing,plate,radiation,oil

Каталожный номер:60086180

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt, flange

Каталожный номер:60094285

Комплект:20

Примечание:

№ на схеме:5

Наименование:Threaded stud,mud guard

Каталожный номер:60066472

Комплект:7

Примечание:

№ на схеме:6

Наименование:Oilcooler

Каталожный номер:60129995

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring,seal

Каталожный номер:60096079

Комплект:2

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:60092405

Комплект:4

Примечание:

№ на схеме:9

Наименование:Plug

Каталожный номер:60130954

Комплект:2

Примечание:

№ на схеме:10

Наименование:Seal ring,water pipe,gearbox

Каталожный номер:60075867

Комплект:2

Примечание:

№ на схеме:11

Наименование:Lock brace

Каталожный номер:60087240

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:60092621

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60092774

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plug

Каталожный номер:60130956

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring,seal,water pipe

Каталожный номер:60086207

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60132392

Комплект:1

Примечание:

№ на схеме:17

Наименование:Cover

Каталожный номер:60129825

Комплект:1

Примечание:

№ на схеме:18

Наименование:Screw,support,lock block

Каталожный номер:60084546

Комплект:2

Примечание:
