Радиатор b229900001996

Радиатор b229900001996

← Клапаны охлаждения a819700001629 Блок тормозных клапанов a810201062430 →

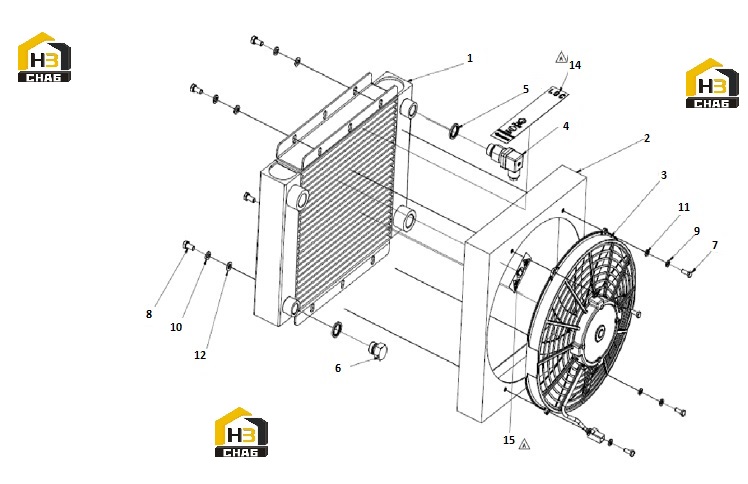

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Panel, specific, cooler
Каталожный номер:60136567
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Housing, DC Motor
Каталожный номер:60136706
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:VA10
Каталожный номер:60136495
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Switch, temperature control
Каталожный номер:60136742
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer, seal
Каталожный номер:60136680
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plug, screw
Каталожный номер:B210780001384
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000088
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:A210401000016
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210401000017
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:A210405000006
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Label
Каталожный номер:60136751
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Sign, warning
Каталожный номер:60136738
Комплект:1
Примечание:
