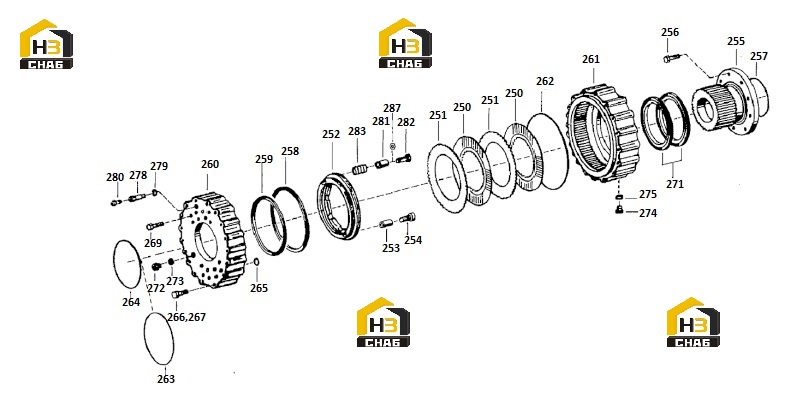

Привод оси с комплектующими b220600000011 (часть 2)

← Привод оси с комплектующими b220600000011 (часть 1) Привод оси с комплектующими b220600000011 (часть 3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:250

Наименование:Disc, friction plate, brake

Каталожный номер:60062647

Комплект:16

Примечание:

№ на схеме:251

Наименование:Blade, steel, brake

Каталожный номер:60062646

Комплект:16

Примечание:

№ на схеме:252

Наименование:Piston

Каталожный номер:60121008

Комплект:4

Примечание:

№ на схеме:253

Наименование:Bushing

Каталожный номер:60099227

Комплект:4

Примечание:

№ на схеме:254

Наименование:Bolt, hexagon

Каталожный номер:60099215

Комплект:4

Примечание:

№ на схеме:255

Наименование:Bearer, brake

Каталожный номер:60099241

Комплект:2

Примечание:

№ на схеме:256

Наименование:Bolt, screw

Каталожный номер:60099206

Комплект:48

Примечание:

№ на схеме:257

Наименование:O-Ring

Каталожный номер:60099251

Комплект:2

Примечание:

№ на схеме:258

Наименование:Seal, oil, piston

Каталожный номер:60099257

Комплект:2

Примечание:

№ на схеме:259

Наименование:Seal, oil, piston

Каталожный номер:60099256

Комплект:2

Примечание:

№ на схеме:260

Наименование:Housing, axle

Каталожный номер:60099240

Комплект:2

Примечание:

№ на схеме:261

Наименование:Housing, axle

Каталожный номер:60099239

Комплект:2

Примечание:

№ на схеме:262

Наименование:O-Ring

Каталожный номер:60099254

Комплект:2

Примечание:

№ на схеме:263

Наименование:O-Ring

Каталожный номер:60099250

Комплект:2

Примечание:

№ на схеме:264

Наименование:O-Ring

Каталожный номер:60099249

Комплект:2

Примечание:

№ на схеме:265

Наименование:O-Ring

Каталожный номер:60099248

Комплект:6

Примечание:

№ на схеме:266

Наименование:Screw, hexagon, inner

Каталожный номер:60099218

Комплект:52

Примечание:

№ на схеме:267

Наименование:Bolt, hexagon

Каталожный номер:60099217

Комплект:8

Примечание:

№ на схеме:269

Наименование:Bolt, hexagon

Каталожный номер:60099211

Комплект:32

Примечание:

№ на схеме:271

Наименование:Seal, mirror surface

Каталожный номер:60062648

Комплект:2

Примечание:

№ на схеме:272

Наименование:Plug, screw

Каталожный номер:60099156

Комплект:2

Примечание:

№ на схеме:273

Наименование:Ring, seal

Каталожный номер:60099262

Комплект:2

Примечание:

№ на схеме:274

Наименование:Plug, screw

Каталожный номер:60099154

Комплект:2

Примечание:

№ на схеме:275

Наименование:Ring, seal

Каталожный номер:60099260

Комплект:2

Примечание:

№ на схеме:278

Наименование:Hole, air outlet

Каталожный номер:60099198

Комплект:2

Примечание:

№ на схеме:279

Наименование:Ring, seal

Каталожный номер:60099260

Комплект:2

Примечание:

№ на схеме:280

Наименование:Valve, exhaust

Каталожный номер:60099160

Комплект:2

Примечание:

№ на схеме:281

Наименование:Pipe

Каталожный номер:60099228

Комплект:16

Примечание:

№ на схеме:282

Наименование:Screw, flange

Каталожный номер:60099193

Комплект:16

Примечание:

№ на схеме:283

Наименование:Spring, compressed

Каталожный номер:60099185

Комплект:16

Примечание:
