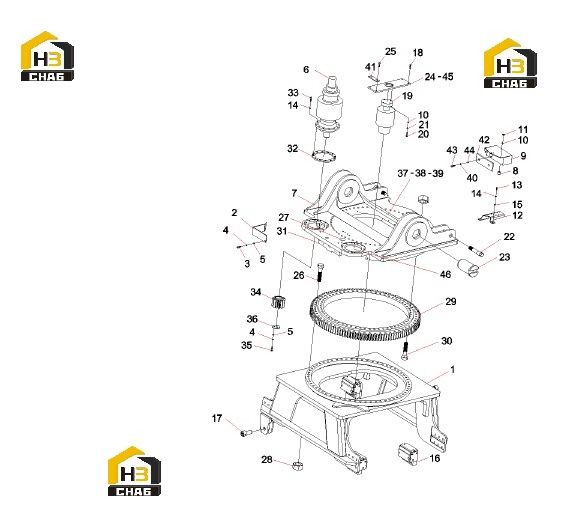

Платформа поворотная в сборе a810421000785

← Табличка распределителя 10518408 Редуктор b220800000230 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turntable, lower

Каталожный номер:A810421000787

Комплект:1

Примечание:

№ на схеме:2

Наименование:Baffle, gear, reductor

Каталожный номер:A820101328023

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000011

Комплект:12

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210401000001

Комплект:22

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000011

Комплект:22

Примечание:

№ на схеме:6

Наименование:Reductor

Каталожный номер:B220800000230

Комплект:2

Примечание:

№ на схеме:7

Наименование:Upper rotary platform

Каталожный номер:A810422001181

Комплект:1

Примечание:

№ на схеме:8

Наименование:Stud, damper

Каталожный номер:A810421000802

Комплект:4

Примечание:

№ на схеме:9

Наименование:Cover, indicator lamp

Каталожный номер:A810497000955

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:11

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:12

Наименование:Support, pipeline

Каталожный номер:A820101328024

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000101

Комплект:3

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210401000002

Комплект:23

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:A210405000001

Комплект:23

Примечание:

№ на схеме:16

Наименование:Assembly, sliding block

Каталожный номер:A810314000009

Комплект:4

Примечание:

№ на схеме:17

Наименование:Assembly, pin shaft

Каталожный номер:A810421000799

Комплект:2

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000023

Комплект:4

Примечание:

№ на схеме:19

Наименование:Joint, slewing

Каталожный номер:A229900005468

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:A210111000323

Комплект:4

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210401000017

Комплект:4

Примечание:

№ на схеме:22

Наименование:Assembly, pin shaft

Каталожный номер:A810421000800

Комплект:2

Примечание:

№ на схеме:23

Наименование:Assembly,shaft,pin (4)

Каталожный номер:A810421000801

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plate, connecting, slewing joint

Каталожный номер:A820101328029

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000027

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:A210110000213

Комплект:51

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:10956911

Комплект:9

Примечание:

№ на схеме:28

Наименование:Nut

Каталожный номер:A229900007632

Комплект:116

Примечание:

№ на схеме:29

Наименование:Bearing,slewing

Каталожный номер:B229900001917

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt

Каталожный номер:A210110000302

Комплект:56

Примечание:

№ на схеме:31

Наименование:Assembly,pipeline,oil,lubrication

Каталожный номер:A819700001094

Комплект:1

Примечание:

№ на схеме:32

Наименование:Ring, nut

Каталожный номер:10265981

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:A210110000011

Комплект:20

Примечание:

№ на схеме:34

Наименование:Gear, small

Каталожный номер:A820210000292

Комплект:2

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:6

Примечание:

№ на схеме:36

Наименование:Plate, pressure

Каталожный номер:A820101328535

Комплект:2

Примечание:

№ на схеме:37

Наименование:Plate, terminal

Каталожный номер:10023645

Комплект:1

Примечание:

№ на схеме:38

Наименование:Screw

Каталожный номер:A210204000129

Комплект:8

Примечание:

№ на схеме:39

Наименование:Washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:40

Наименование:Washer

Каталожный номер:A210405000007

Комплект:10

Примечание:

№ на схеме:41

Наименование:Seat, rope-fastening

Каталожный номер:10023667

Комплект:1

Примечание:

№ на схеме:42

Наименование:Pad,buffer,cover,lamp,indicator

Каталожный номер:11041944

Комплект:1

Примечание:

№ на схеме:43

Наименование:Bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:44

Наименование:Nut

Каталожный номер:A210307000012

Комплект:6

Примечание:

№ на схеме:45

Наименование:Stopper, slewing joint

Каталожный номер:11117006

Комплект:1

Примечание:

№ на схеме:46

Наименование:Reduction Gear

Каталожный номер:60011464

Комплект:1

Примечание:
