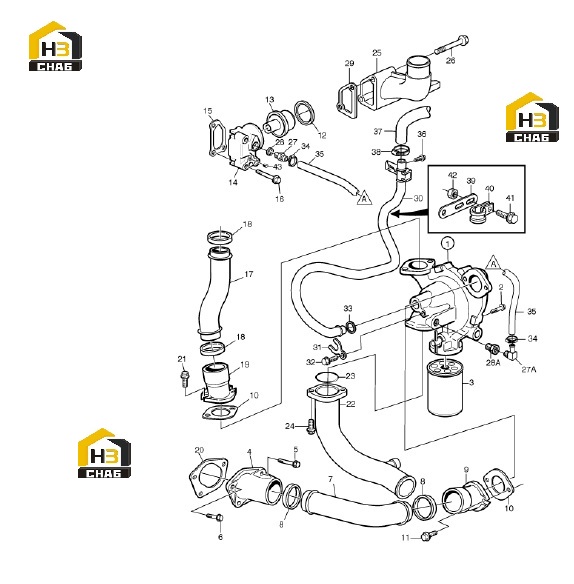

Насос водяной с комплектующими 60138893

← Корпус термостата водяного насоса 60138892 Натяжитель ремня и водяной насос 60138700 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Water pump

Каталожный номер:60130253

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:B229900002073

Комплект:4

Примечание:

№ на схеме:3

Наименование:Element,filter,water

Каталожный номер:B222100000358

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pipe connection

Каталожный номер:60131570

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt, flange

Каталожный номер:60094285

Комплект:1

Примечание:

№ на схеме:6

Наименование:Flange screw

Каталожный номер:60131063

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pipe,cooling

Каталожный номер:60094140

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seal Ring,Water pipe

Каталожный номер:60086206

Комплект:2

Примечание:

№ на схеме:9

Наименование:Joint,tube

Каталожный номер:60094309

Комплект:1

Примечание:

№ на схеме:10

Наименование:Interface pad,water pipe

Каталожный номер:60086190

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bolt,fan

Каталожный номер:B229900005655

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring,seal

Каталожный номер:60085955

Комплект:1

Примечание:

№ на схеме:13

Наименование:Thermostat

Каталожный номер:60129886

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:60132857

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pad,thermostat

Каталожный номер:60086181

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt, flange

Каталожный номер:60092462

Комплект:3

Примечание:

№ на схеме:17

Наименование:Coolant pipe

Каталожный номер:60094150

Комплект:1

Примечание:

№ на схеме:18

Наименование:Seal Ring,Water pipe

Каталожный номер:60086206

Комплект:2

Примечание:

№ на схеме:19

Наименование:Joint,tube

Каталожный номер:60094309

Комплект:1

Примечание:

№ на схеме:20

Наименование:Gasket

Каталожный номер:60130780

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt,fan

Каталожный номер:B229900005655

Комплект:2

Примечание:

№ на схеме:22

Наименование:Coolant pipe

Каталожный номер:60129977

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seal,O-ring

Каталожный номер:B230101001208

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt,fan

Каталожный номер:B229900005655

Комплект:2

Примечание:

№ на схеме:25

Наименование:Coolant pipe

Каталожный номер:60129974

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:60094396

Комплект:4

Примечание:

№ на схеме:27

Наименование:Joint

Каталожный номер:60092530

Комплект:1

Примечание:

№ на схеме:28

Наименование:Washer

Каталожный номер:60085707

Комплект:1

Примечание:

№ на схеме:29

Наименование:Spacer,seat,water pipe

Каталожный номер:60086192

Комплект:1

Примечание:

№ на схеме:30

Наименование:Filler pipe

Каталожный номер:60129880

Комплект:1

Примечание:

№ на схеме:31

Наименование:Lock,Pipe,water,small

Каталожный номер:60086174

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt, flange

Каталожный номер:60094286

Комплект:1

Примечание:

№ на схеме:33

Наименование:Ring,seal,water pipe

Каталожный номер:60086207

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose clamp

Каталожный номер:60131944

Комплект:2

Примечание:

№ на схеме:35

Наименование:Rubber hose

Каталожный номер:60132528

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt, flange

Каталожный номер:60094285

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose

Каталожный номер:60132501

Комплект:1

Примечание:

№ на схеме:38

Наименование:Lathedog

Каталожный номер:60094351

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bracket

Каталожный номер:60132232

Комплект:1

Примечание:

№ на схеме:40

Наименование:Clamp

Каталожный номер:60139366

Комплект:1

Примечание:

№ на схеме:41

Наименование:Bolt, flange

Каталожный номер:60094286

Комплект:1

Примечание:

№ на схеме:42

Наименование:Screw

Каталожный номер:B229900002075

Комплект:1

Примечание:

№ на схеме:43

Наименование:Plug

Каталожный номер:60092408

Комплект:1

Примечание:

№ на схеме:44

Наименование:Elbow nipple

Каталожный номер:60131992

Комплект:1

Примечание:

№ на схеме:45

Наименование:Nipple

Каталожный номер:60131465

Комплект:1

Примечание:
