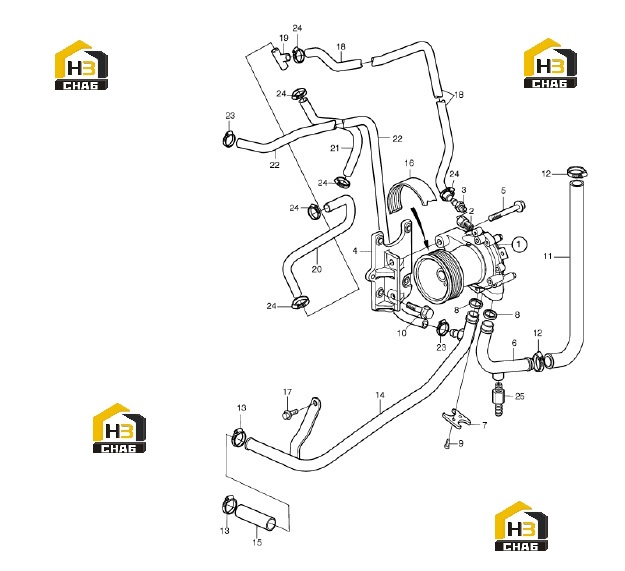

Насос водяной и патрубки 60138701

← Натяжитель ремня и водяной насос 60138700 Детали водяного насоса 60138714 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump,water,auxiliary

Каталожный номер:B220302000007

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nipple

Каталожный номер:60131445

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nipple

Каталожный номер:B229900002805

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bracket

Каталожный номер:60132197

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt,flange

Каталожный номер:60092468

Комплект:2

Примечание:

№ на схеме:6

Наименование:Coolant pipe

Каталожный номер:60129979

Комплект:1

Примечание:

№ на схеме:7

Наименование:Anchorage

Каталожный номер:60130018

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sealing ring

Каталожный номер:60132412

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt,flange

Каталожный номер:60094292

Комплект:2

Примечание:

№ на схеме:10

Наименование:Flange screw

Каталожный номер:60131082

Комплект:4

Примечание:

№ на схеме:11

Наименование:Hose,intercooler

Каталожный номер:60130139

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose clamp

Каталожный номер:60131945

Комплект:2

Примечание:

№ на схеме:13

Наименование:Lathedog

Каталожный номер:60094351

Комплект:2

Примечание:

№ на схеме:14

Наименование:Pipeset,radiator

Каталожный номер:60129987

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose

Каталожный номер:60132501

Комплект:1

Примечание:

№ на схеме:16

Наименование:Drive belt

Каталожный номер:60132578

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt, flange

Каталожный номер:60094286

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:60094513

Комплект:1

Примечание:

№ на схеме:19

Наименование:T-pipe

Каталожный номер:60129706

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose

Каталожный номер:60094513

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:60094513

Комплект:1

Примечание:

№ на схеме:22

Наименование:Rubber hose

Каталожный номер:60132527

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hose clamp

Каталожный номер:60094349

Комплект:2

Примечание:

№ на схеме:24

Наименование:Hose clamp

Каталожный номер:60131942

Комплект:6

Примечание:

№ на схеме:25

Наименование:Drain cock

Каталожный номер:60130268

Комплект:1

Примечание:
