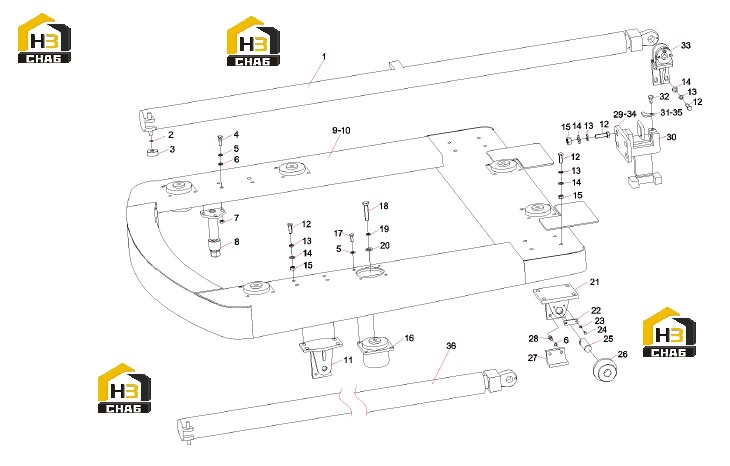

Механизм кабины 10679877

← Бак топливный в сборе 10945119 (часть 3) Цилиндр перемещения правый 11250059 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder,right-shift

Каталожный номер:11250059

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ring, retaining

Каталожный номер:A210414000107

Комплект:4

Примечание:

№ на схеме:3

Наименование:Roller 2

Каталожный номер:10856971

Комплект:4

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:A210111000026

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210405000011

Комплект:23

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A210401000001

Комплект:44

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000017

Комплект:12

Примечание:

№ на схеме:8

Наименование:Component, guide wheel

Каталожный номер:10976003

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pallet

Каталожный номер:10679843

Комплект:1

Примечание:

№ на схеме:10

Наименование:Assembly, sound insulation plate

Каталожный номер:10940028

Комплект:1

Примечание:

№ на схеме:11

Наименование:Seat, mounting, front wheel

Каталожный номер:A810402990076

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:32

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:A210401000002

Комплект:32

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:A210405000001

Комплект:56

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000031

Комплект:24

Примечание:

№ на схеме:16

Наименование:Absorber, shock

Каталожный номер:60100351

Комплект:6

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:24

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210110000045

Комплект:6

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000003

Комплект:6

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:A210401000004

Комплект:6

Примечание:

№ на схеме:21

Наименование:Seat,mounting,rear wheel

Каталожный номер:A810402990075

Комплект:2

Примечание:

№ на схеме:22

Наименование:Baffle, shaft end

Каталожный номер:A820101314487

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:A210401000016

Комплект:8

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:25

Наименование:Shaft, 3

Каталожный номер:A820301014294

Комплект:4

Примечание:

№ на схеме:26

Наименование:Roller

Каталожный номер:10649834

Комплект:4

Примечание:

№ на схеме:27

Наименование:Plate, anti-overturning

Каталожный номер:10218356

Комплект:4

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000162

Комплект:8

Примечание:

№ на схеме:29

Наименование:Set,connection,right

Каталожный номер:10866236

Комплект:1

Примечание:

№ на схеме:30

Наименование:Set,connection

Каталожный номер:11434520

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plate,baffle,right

Каталожный номер:10676118

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:10676117

Комплект:2

Примечание:

№ на схеме:33

Наименование:Ring seat GP,ear,front

Каталожный номер:10120851

Комплект:2

Примечание:

№ на схеме:34

Наименование:Kit,connecting,left

Каталожный номер:10866238

Комплект:1

Примечание:

№ на схеме:35

Наименование:Baffle,left

Каталожный номер:10676121

Комплект:1

Примечание:

№ на схеме:36

Наименование:Cylinder,moving,left

Каталожный номер:11403773

Комплект:1

Примечание:
