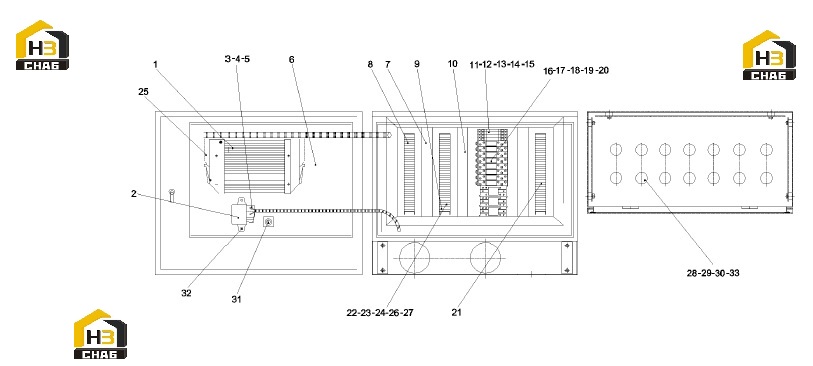

Коробка клеммная в сборе a810201052817

← Панель дисплея с комплектующими a810201055623 Панель управления правая a810201055624 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Controller, programmable

Каталожный номер:60033332

Комплект:1

Примечание:

№ на схеме:2

Наименование:Relay, current

Каталожный номер:60005768

Комплект:1

Примечание:

№ на схеме:3

Наименование:Jacket, socket, two-wire

Каталожный номер:B241000000018

Комплект:1

Примечание:

№ на схеме:4

Наименование:socket,Sectional

Каталожный номер:B241000000001

Комплект:2

Примечание:

№ на схеме:5

Наименование:Plug, water

Каталожный номер:B241200000461

Комплект:2

Примечание:

№ на схеме:6

Наименование:Box, wiring, outer, reach stacker

Каталожный номер:A249900000880

Комплект:1

Примечание:

№ на схеме:7

Наименование:Duct, cabling

Каталожный номер:60035696

Комплект:2

Примечание:

№ на схеме:8

Наименование:Terminal, wiring

Каталожный номер:B242000000017

Комплект:105

Примечание:

№ на схеме:9

Наименование:Terminal, wiring

Каталожный номер:A242000000055

Комплект:9

Примечание:

№ на схеме:10

Наименование:Plate, end and spacer

Каталожный номер:A242000000306

Комплект:3

Примечание:

№ на схеме:11

Наименование:Terminal, wiring

Каталожный номер:A242000000381

Комплект:4

Примечание:

№ на схеме:12

Наименование:Fuse

Каталожный номер:B241300000022

Комплект:2

Примечание:

№ на схеме:13

Наименование:Fuse

Каталожный номер:B241300000021

Комплект:1

Примечание:

№ на схеме:14

Наименование:Fuse

Каталожный номер:B241300000024

Комплект:1

Примечание:

№ на схеме:15

Наименование:Jumper, adjacent

Каталожный номер:23003013

Комплект:3

Примечание:

№ на схеме:16

Наименование:Relay, intermediate

Каталожный номер:B240700000399

Комплект:5

Примечание:

№ на схеме:17

Наименование:Seat, relay

Каталожный номер:B240700000395

Комплект:5

Примечание:

№ на схеме:18

Наименование:Relay, intermediate

Каталожный номер:B240700000114

Комплект:2

Примечание:

№ на схеме:19

Наименование:Seat, relay

Каталожный номер:B240700000125

Комплект:2

Примечание:

№ на схеме:20

Наименование:Clip, self-holding

Каталожный номер:B241600000002

Комплект:6

Примечание:

№ на схеме:21

Наименование:Terminal

Каталожный номер:A242000000390

Комплект:250

Примечание:

№ на схеме:22

Наименование:Terminal

Каталожный номер:A242000000013

Комплект:30

Примечание:

№ на схеме:23

Наименование:Terminal

Каталожный номер:A241500000015

Комплект:7

Примечание:

№ на схеме:24

Наименование:Wire, black

Каталожный номер:A241900000055

Комплект:25

Примечание:

№ на схеме:25

Наименование:Terminal, connecting

Каталожный номер:B242000000073

Комплект:2

Примечание:

№ на схеме:26

Наименование:Ring, clamping

Каталожный номер:A241600000022

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring, clamping

Каталожный номер:A241600000002

Комплект:1

Примечание:

№ на схеме:28

Наименование:Nut, nylon

Каталожный номер:A229900004067

Комплект:14

Примечание:

№ на схеме:29

Наименование:Connector, hose, quick

Каталожный номер:A229900004048

Комплект:14

Примечание:

№ на схеме:30

Наименование:Pipe, corrugated, nylon

Каталожный номер:A230200000687

Комплект:2

Примечание:

№ на схеме:31

Наименование:Switch, knob

Каталожный номер:B240200000055

Комплект:1

Примечание:

№ на схеме:32

Наименование:Screw

Каталожный номер:A210210000015

Комплект:60

Примечание:

№ на схеме:33

Наименование:Bandage, nylon

Каталожный номер:A239900000051

Комплект:80

Примечание:
