Комплектующие правой двери 10425030

Комплектующие правой двери 10425030

← Дверь правая 10425030 Кабина в сборе 11482850 (часть 1) →

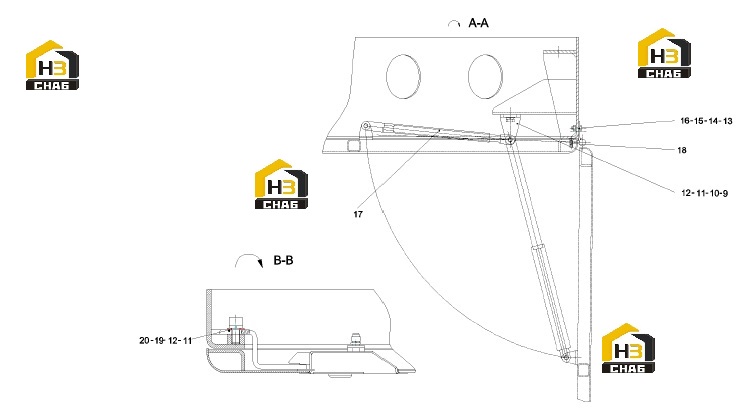

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:9
Наименование:Cover, radiator, air conditoner
Каталожный номер:12004268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Mast, right
Каталожный номер:10424831
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Lock, door
Каталожный номер:A222200000042
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate, support, air spring
Каталожный номер:10196925
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:A210401000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210405000011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Hinge
Каталожный номер:10196926
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:A210111000080
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Nut
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Washer
Каталожный номер:A210405000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Screw
Каталожный номер:A210211000008
Комплект:9
Примечание:
