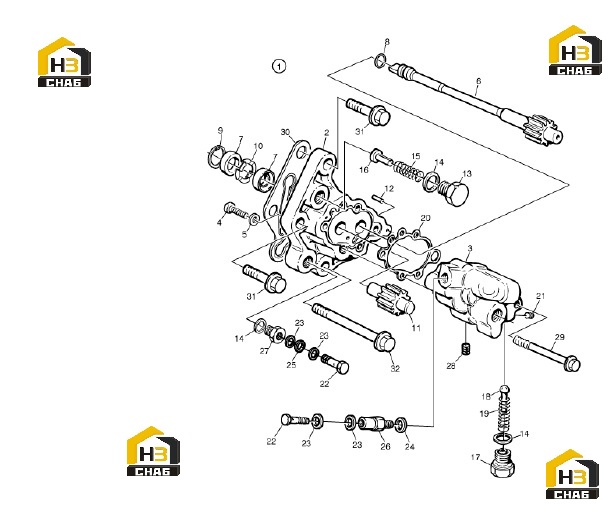

Комплектующие насоса 60138695

← Система топливопровода 60138492 Фильтр топливный 60138883 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump,fuel

Каталожный номер:B220304000095

Комплект:1

Примечание:

№ на схеме:2

Наименование:Housing

Каталожный номер:60132254

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:60129778

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:60131829

Комплект:5

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:60130877

Комплект:5

Примечание:

№ на схеме:6

Наименование:Shaft

Каталожный номер:60132277

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sealing ring

Каталожный номер:60132455

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60092726

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring,baffle

Каталожный номер:60092363

Комплект:1

Примечание:

№ на схеме:10

Наименование:Spacer washer

Каталожный номер:60130894

Комплект:1

Примечание:

№ на схеме:11

Наименование:Shaft

Каталожный номер:60132278

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pin

Каталожный номер:60132021

Комплект:2

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60130955

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60094273

Комплект:3

Примечание:

№ на схеме:15

Наименование:Spring

Каталожный номер:60130638

Комплект:1

Примечание:

№ на схеме:16

Наименование:Valve

Каталожный номер:60130285

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plug

Каталожный номер:60130982

Комплект:1

Примечание:

№ на схеме:18

Наименование:Valve peg

Каталожный номер:60130289

Комплект:1

Примечание:

№ на схеме:19

Наименование:Compression spring

Каталожный номер:60132055

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sealing ring

Каталожный номер:60132416

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sealing plug

Каталожный номер:60131840

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hollow screw

Каталожный номер:60131525

Комплект:2

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:60130710

Комплект:4

Примечание:

№ на схеме:24

Наименование:Gasket

Каталожный номер:60089106

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spacer washer

Каталожный номер:60130895

Комплект:1

Примечание:

№ на схеме:26

Наименование:Valve

Каталожный номер:60095755

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:60130990

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sealing plug

Каталожный номер:60131843

Комплект:1

Примечание:

№ на схеме:29

Наименование:Flange screw

Каталожный номер:60131056

Комплект:1

Примечание:

№ на схеме:30

Наименование:Gasket

Каталожный номер:60130774

Комплект:1

Примечание:

№ на схеме:31

Наименование:Flange screw

Каталожный номер:60131068

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bolt,flange

Каталожный номер:60092467

Комплект:1

Примечание:
