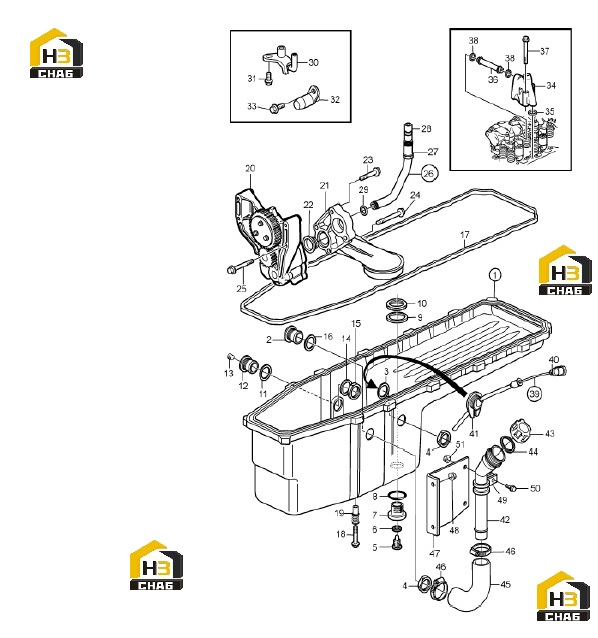

Комплектующие масляного поддона 60139890

← Устройство приводное 60140480 Поддон масляный с комплектующими 60139887 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pan,oil

Каталожный номер:B229900005155

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose connection

Каталожный номер:60131584

Комплект:1

Примечание:

№ на схеме:3

Наименование:Sealing ring

Каталожный номер:60132450

Комплект:1

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:60131649

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw,oil sump

Каталожный номер:60094806

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60094790

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sleeve

Каталожный номер:60132943

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60132388

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:60130831

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:60131620

Комплект:14

Примечание:

№ на схеме:11

Наименование:O-ring

Каталожный номер:60092705

Комплект:14

Примечание:

№ на схеме:12

Наименование:Sleeve

Каталожный номер:60132944

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60130988

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60130848

Комплект:1

Примечание:

№ на схеме:15

Наименование:Nut

Каталожный номер:60131621

Комплект:3

Примечание:

№ на схеме:16

Наименование:Sealing ring

Каталожный номер:60132450

Комплект:1

Примечание:

№ на схеме:17

Наименование:Belt,seal

Каталожный номер:B230105000005

Комплект:4

Примечание:

№ на схеме:18

Наименование:Flange screw

Каталожный номер:60131052

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring sleeve

Каталожный номер:60132939

Комплект:1

Примечание:

№ на схеме:20

Наименование:Oil pump

Каталожный номер:60130245

Комплект:1

Примечание:

№ на схеме:21

Наименование:Tube,breathing

Каталожный номер:60094523

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sealing ring

Каталожный номер:60132449

Комплект:6

Примечание:

№ на схеме:23

Наименование:Threaded stud,mud guard

Каталожный номер:60066472

Комплект:6

Примечание:

№ на схеме:24

Наименование:Flange

Каталожный номер:60092454

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:60131797

Комплект:1

Примечание:

№ на схеме:26

Наименование:Oil feed pipe

Каталожный номер:60091454

Комплект:1

Примечание:

№ на схеме:27

Наименование:Sealing ring

Каталожный номер:60131634

Комплект:1

Примечание:

№ на схеме:28

Наименование:Outlet pipe

Каталожный номер:60094159

Комплект:1

Примечание:

№ на схеме:29

Наименование:Ring,seal

Каталожный номер:60094490

Комплект:2

Примечание:

№ на схеме:30

Наименование:Jet

Каталожный номер:60129875

Комплект:2

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:60092391

Комплект:1

Примечание:

№ на схеме:32

Наименование:Nozzle, transmission

Каталожный номер:60094585

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw

Каталожный номер:60131057

Комплект:1

Примечание:

№ на схеме:34

Наименование:Intermediatesection

Каталожный номер:60130137

Комплект:1

Примечание:

№ на схеме:35

Наименование:Sealing ring

Каталожный номер:60131634

Комплект:1

Примечание:

№ на схеме:36

Наименование:Outlet pipe

Каталожный номер:60094159

Комплект:1

Примечание:

№ на схеме:37

Наименование:Flange screw

Каталожный номер:60131055

Комплект:1

Примечание:

№ на схеме:38

Наименование:Ring,seal

Каталожный номер:60088051

Комплект:2

Примечание:

№ на схеме:39

Наименование:Oil dipstick

Каталожный номер:60130007

Комплект:1

Примечание:

№ на схеме:40

Наименование:O-ring

Каталожный номер:60132383

Комплект:2

Примечание:

№ на схеме:41

Наименование:Tube

Каталожный номер:60138609

Комплект:2

Примечание:

№ на схеме:42

Наименование:Oil filler pipe

Каталожный номер:60139360

Комплект:2

Примечание:

№ на схеме:43

Наименование:Oil filler cap.

Каталожный номер:60131406

Комплект:2

Примечание:

№ на схеме:44

Наименование:Ring,seal,oil filler

Каталожный номер:B230101001205

Комплект:2

Примечание:

№ на схеме:45

Наименование:Hose

Каталожный номер:B229900005158

Комплект:2

Примечание:

№ на схеме:46

Наименование:Lathedog

Каталожный номер:60094351

Комплект:2

Примечание:

№ на схеме:47

Наименование:Bracket

Каталожный номер:60132199

Комплект:2

Примечание:

№ на схеме:48

Наименование:Flange locknut.

Каталожный номер:60131086

Комплект:2

Примечание:

№ на схеме:49

Наименование:Clamp

Каталожный номер:60131268

Комплект:2

Примечание:

№ на схеме:50

Наименование:Bolt, flange

Каталожный номер:60094286

Комплект:2

Примечание:

№ на схеме:51

Наименование:Flange nut

Каталожный номер:60139160

Комплект:2

Примечание:
