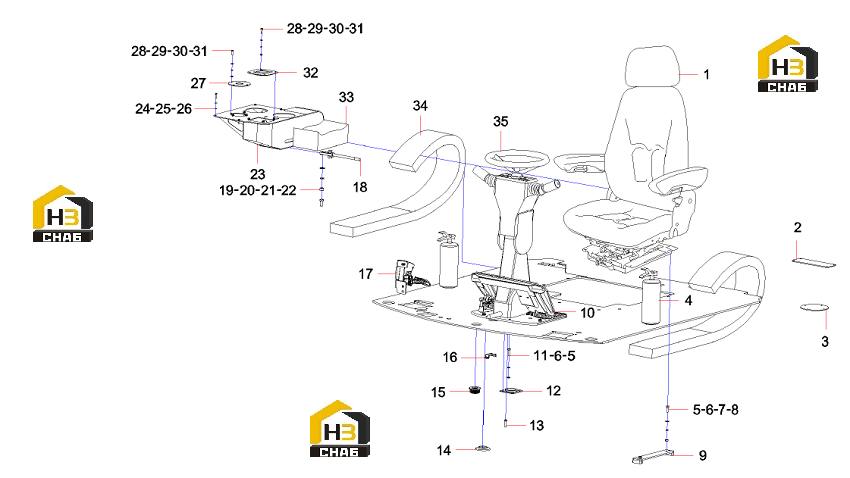

Узел консоли

← Стеклоочиститель заднего стекла Педаль двойная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Driver's seat M-GC-G MSG85/722

Каталожный номер:60149848

Комплект:1

Примечание:

№ на схеме:2

Наименование:Radio hole baffle

Каталожный номер:12493451

Комплект:1

Примечание:

№ на схеме:3

Наименование:Radio horn hole sealing plate

Каталожный номер:12530718

Комплект:2

Примечание:

№ на схеме:4

Наименование:ABC dry powder fire extinguisher

Каталожный номер:59001329

Комплект:2

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:A210405000007

Комплект:19

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:A210401000017

Комплект:19

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:A210111000090

Комплект:2

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:A210307000015

Комплект:2

Примечание:

№ на схеме:9

Наименование:Seat mounting plate

Каталожный номер:12153581

Комплект:2

Примечание:

№ на схеме:10

Наименование:Double pedal

Каталожный номер:12142583

Комплект:1

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:A210111000091

Комплект:7

Примечание:

№ на схеме:12

Наименование:Positioning guide sleeve

Каталожный номер:13529215

Комплект:1

Примечание:

№ на схеме:13

Наименование:Screw M8x20GB70.1

Каталожный номер:A210204000147

Комплект:12

Примечание:

№ на схеме:14

Наименование:Bellows hoop 2

Каталожный номер:13863031

Комплект:2

Примечание:

№ на схеме:15

Наименование:Mounting set

Каталожный номер:10480997

Комплект:2

Примечание:

№ на схеме:16

Наименование:Parking button shield

Каталожный номер:12180237

Комплект:1

Примечание:

№ на схеме:17

Наименование:Electronic accelerator pedal UNIT-III-G

Каталожный номер:60099291

Комплект:1

Примечание:

№ на схеме:18

Наименование:Connecting studs

Каталожный номер:12148869

Комплект:2

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:A210401000002

Комплект:6

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:A210111000037

Комплект:4

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:A210307000001

Комплект:6

Примечание:

№ на схеме:23

Наименование:Handle seat support

Каталожный номер:12148799

Комплект:1

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210405000005

Комплект:6

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:A210401000015

Комплект:6

Примечание:

№ на схеме:26

Наименование:Bolt M5x20GB5783

Каталожный номер:A210111000071

Комплект:10

Примечание:

№ на схеме:27

Наименование:Handle crossing board

Каталожный номер:11775191

Комплект:1

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:A210401000016

Комплект:6

Примечание:

№ на схеме:30

Наименование:bolt

Каталожный номер:A210111000080

Комплект:6

Примечание:

№ на схеме:31

Наименование:nut

Каталожный номер:A210307000016

Комплект:6

Примечание:

№ на схеме:32

Наименование:Handle mounting plate

Каталожный номер:13099978

Комплект:1

Примечание:

№ на схеме:33

Наименование:Seat width armrest FF12 width 120

Каталожный номер:60154116

Комплект:1

Примечание:

№ на схеме:34

Наименование:Drag chain 40 sections 350.200.150.0 Igus

Каталожный номер:B229900003089

Комплект:2

Примечание:

№ на схеме:35

Наименование:Adjustable steering column assembly URANUS-Black

Каталожный номер:60025888

Комплект:1

Примечание:
