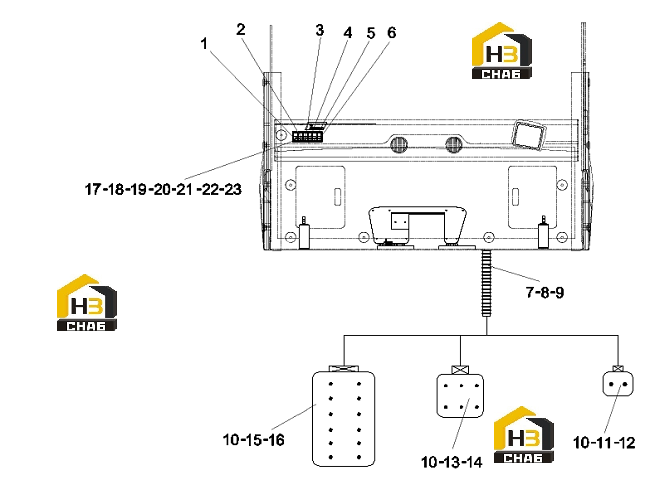

Установка радиоприемника

← Настройка передней панели Монитор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Symbol card 9XT-713-630-37

Каталожный номер:B241800000016

Комплект:1

Примечание:

№ на схеме:2

Наименование:Symbol card 9XT-713-630-42

Каталожный номер:B241800000021

Комплект:1

Примечание:

№ на схеме:3

Наименование:Symbol card 9XT-713-630-70

Каталожный номер:B241800000008

Комплект:1

Примечание:

№ на схеме:4

Наименование:Symbol card 9XT-713-630-12

Каталожный номер:B241800000020

Комплект:1

Примечание:

№ на схеме:5

Наименование:Symbol card 9XT-713-630-14

Каталожный номер:B241800000005

Комплект:1

Примечание:

№ на схеме:6

Наименование:Symbol card 9XT-713-630-10

Каталожный номер:B241800000003

Комплект:1

Примечание:

№ на схеме:7

Наименование:Universal cable

Каталожный номер:A241900000014

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nylon bellows

Каталожный номер:A239900000563

Комплект:2

Примечание:

№ на схеме:9

Наименование:Universal cable 14x0.75-500-0-B

Каталожный номер:A241900000012

Комплект:2

Примечание:

№ на схеме:10

Наименование:Pin

Каталожный номер:B249900000288

Комплект:20

Примечание:

№ на схеме:11

Наименование:Sub-pole lock 2-wire (pin)

Каталожный номер:A249900001139

Комплект:1

Примечание:

№ на схеме:12

Наименование:2-core rectangular socket

Каталожный номер:B241200000582

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sub-pole lock 6-wire (pin)

Каталожный номер:A249900001140

Комплект:1

Примечание:

№ на схеме:14

Наименование:6-pin rectangular socket

Каталожный номер:B241200000606

Комплект:1

Примечание:

№ на схеме:15

Наименование:Sub-pole lock 12-wire (pin)

Каталожный номер:23005309

Комплект:1

Примечание:

№ на схеме:16

Наименование:12-core rectangular socket

Каталожный номер:B241200000583

Комплект:1

Примечание:

№ на схеме:17

Наименование:Rocker switch JK931-111 2.33

Каталожный номер:A241200000539

Комплект:6

Примечание:

№ на схеме:18

Наименование:Side single frame

Каталожный номер:A249900000513

Комплект:2

Примечание:

№ на схеме:19

Наименование:Intermediate single frame

Каталожный номер:A249900000514

Комплект:4

Примечание:

№ на схеме:20

Наименование:Small light

Каталожный номер:60067206

Комплект:6

Примечание:

№ на схеме:21

Наименование:Indicator lamp holder

Каталожный номер:A249900000520

Комплект:6

Примечание:

№ на схеме:22

Наименование:8-wire socket sheath (rocker switch)

Каталожный номер:A249900000519

Комплект:6

Примечание:

№ на схеме:23

Наименование:Chip socket

Каталожный номер:A241000000040

Комплект:72

Примечание:
