Цилиндр zxsdj90.3

← Стрела главная (часть 2) Цилиндр телескопический (часть 1) →

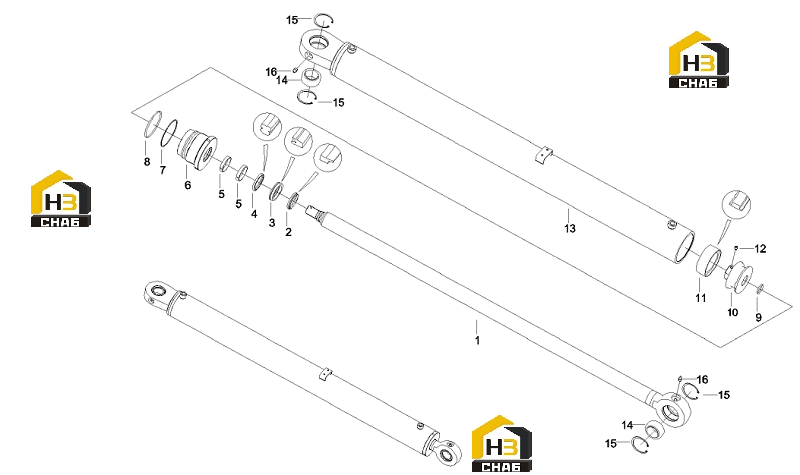

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod assembly

Каталожный номер:10204102

Комплект:1

Примечание:

№ на схеме:2

Наименование:PW dust ring 50x58.6x5.3x8

Каталожный номер:B230101001948

Комплект:1

Примечание:

№ на схеме:3

Наименование:ZBR sealing ring 50x65x11.4

Каталожный номер:B230101001951

Комплект:1

Примечание:

№ на схеме:4

Наименование:GS sealing ring

Каталожный номер:A880806030136

Комплект:1

Примечание:

№ на схеме:5

Наименование:UP guide ring 50x55x9.7 KT200

Каталожный номер:60013716

Комплект:2

Примечание:

№ на схеме:6

Наименование:Guide sleeve

Каталожный номер:10202939

Комплект:1

Примечание:

№ на схеме:7

Наименование:Retaining ring

Каталожный номер:10201417

Комплект:1

Примечание:

№ на схеме:8

Наименование:Square circle

Каталожный номер:A210609000087

Комплект:1

Примечание:

№ на схеме:9

Наименование:Square ring 28 x3.55GB3452.1

Каталожный номер:A210609000044

Комплект:1

Примечание:

№ на схеме:10

Наименование:piston

Каталожный номер:10202940

Комплект:1

Примечание:

№ на схеме:11

Наименование:Sealing ring

Каталожный номер:B230101001155

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw M8x14GB79

Каталожный номер:A210208000018

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cylinder assembly ZXSDJ90.3.1

Каталожный номер:10204100

Комплект:1

Примечание:

№ на схеме:14

Наименование:Joint bearing GE40ES-2RSGB9163

Каталожный номер:A210612000023

Комплект:2

Примечание:

№ на схеме:15

Наименование:Retaining ring 62GB893.1

Каталожный номер:A210416000037

Комплект:4

Примечание:

№ на схеме:16

Наименование:Butter mouth

Каталожный номер:A210804000002

Комплект:2

Примечание:
