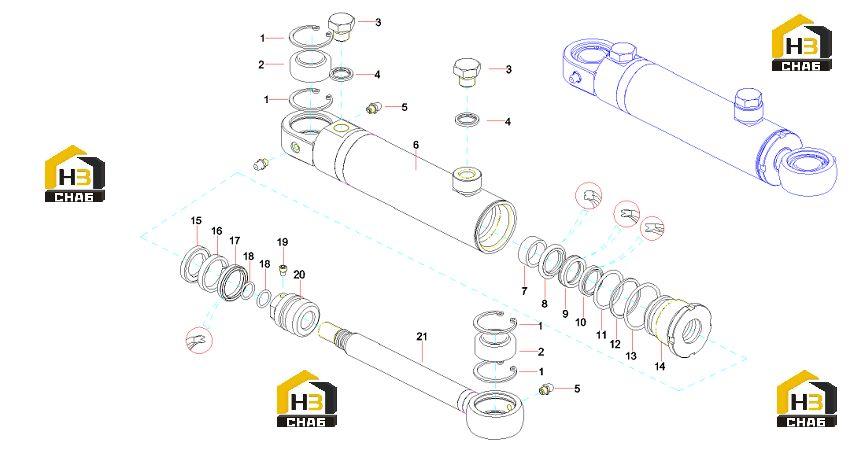

Цилиндр поворотный

← Устройство поворотное запорное Толкатель в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Retaining ring

Каталожный номер:A210416000048

Комплект:4

Примечание:

№ на схеме:2

Наименование:Joint bearing GE20ES-2RSGB9163

Каталожный номер:A210612000019

Комплект:2

Примечание:

№ на схеме:3

Наименование:Screw plug G1/4AZXLS-1

Каталожный номер:10041691

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer 14JB982

Каталожный номер:A210434000007

Комплект:2

Примечание:

№ на схеме:5

Наименование:Butter mouth

Каталожный номер:A210804000003

Комплект:3

Примечание:

№ на схеме:6

Наименование:Cylinder assembly 1

Каталожный номер:12626008

Комплект:1

Примечание:

№ на схеме:7

Наименование:F3 guide belt

Каталожный номер:B210435000002

Комплект:1

Примечание:

№ на схеме:8

Наименование:OD sealing ring

Каталожный номер:B230101000988

Комплект:1

Примечание:

№ на схеме:9

Наименование:B3 sealing ring

Каталожный номер:B230101000498

Комплект:1

Примечание:

№ на схеме:10

Наименование:AY dust ring

Каталожный номер:B230101001050

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 30 x2.65GB3452.1

Каталожный номер:A210608000122

Комплект:1

Примечание:

№ на схеме:12

Наименование:Retaining ring

Каталожный номер:12632236

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:A210609000110

Комплект:1

Примечание:

№ на схеме:14

Наименование:Guide set 1

Каталожный номер:12632233

Комплект:1

Примечание:

№ на схеме:15

Наименование:OK sealing ring 32x21x4.2

Каталожный номер:B230101000184

Комплект:1

Примечание:

№ на схеме:16

Наименование:UP guide ring 27x32x5.6 KT200

Каталожный номер:B230101000953

Комплект:1

Примечание:

№ на схеме:17

Наименование:B7 sealing ring 32x24x5.7

Каталожный номер:B230101001011

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-ring 12.5x1.8GB3452.1

Каталожный номер:A210609000097

Комплект:2

Примечание:

№ на схеме:19

Наименование:screw

Каталожный номер:A210208000013

Комплект:1

Примечание:

№ на схеме:20

Наименование:Piston 2A

Каталожный номер:13308782

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston rod assembly

Каталожный номер:12632239

Комплект:1

Примечание:
