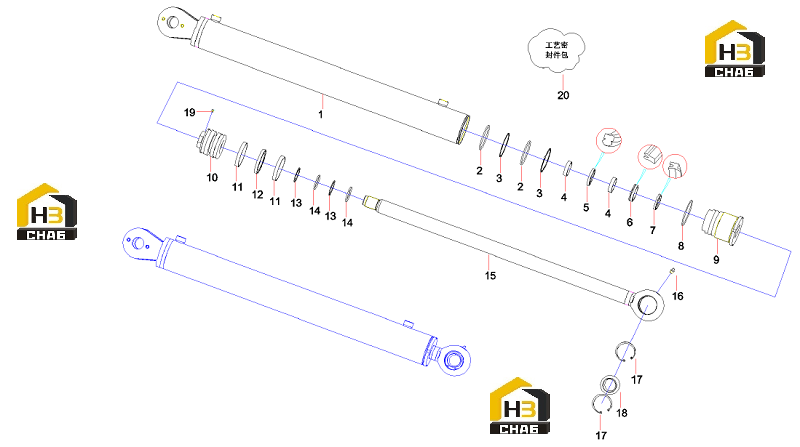

Цилиндр демпфирующий

← Блок скольжения rsc45.10.15b Ползунок верхний →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder assembly

Каталожный номер:12054551

Комплект:1

Примечание:

№ на схеме:2

Наименование:Square ring 69 x3.55GB3452.1

Каталожный номер:A210609000134

Комплект:2

Примечание:

№ на схеме:3

Наименование:Retaining ring ZX_DQ75x3.55

Каталожный номер:10250780

Комплект:2

Примечание:

№ на схеме:4

Наименование:UP guide ring

Каталожный номер:B230101001516

Комплект:2

Примечание:

№ на схеме:5

Наименование:GS sealing ring

Каталожный номер:B230101001518

Комплект:1

Примечание:

№ на схеме:6

Наименование:BS sealing ring

Каталожный номер:B230101000079

Комплект:1

Примечание:

№ на схеме:7

Наименование:PWD dust ring

Каталожный номер:B230101001517

Комплект:1

Примечание:

№ на схеме:8

Наименование:Square circle

Каталожный номер:A210609000141

Комплект:1

Примечание:

№ на схеме:9

Наименование:Guide sleeve

Каталожный номер:11574575

Комплект:1

Примечание:

№ на схеме:10

Наименование:piston

Каталожный номер:12736993

Комплект:1

Примечание:

№ на схеме:11

Наименование:Guide ring

Каталожный номер:B230101001681

Комплект:2

Примечание:

№ на схеме:12

Наименование:K type sealing ring

Каталожный номер:B230101000132

Комплект:1

Примечание:

№ на схеме:13

Наименование:Retaining ring for rod

Каталожный номер:12736992

Комплект:2

Примечание:

№ на схеме:14

Наименование:Square circle

Каталожный номер:A210609000051

Комплект:2

Примечание:

№ на схеме:15

Наименование:Piston rod assembly

Каталожный номер:12736994

Комплект:1

Примечание:

№ на схеме:16

Наименование:Butter mouth

Каталожный номер:A210804000001

Комплект:1

Примечание:

№ на схеме:17

Наименование:Retaining ring 55GB893.1

Каталожный номер:A210416000021

Комплект:2

Примечание:

№ на схеме:18

Наименование:Joint bearings

Каталожный номер:A210651000042

Комплект:1

Примечание:

№ на схеме:19

Наименование:screw

Каталожный номер:A210208000013

Комплект:1

Примечание:

№ на схеме:20

Наименование:DJ102 Eval Art seal package

Каталожный номер:12068331

Комплект:1

Примечание:
