Стрела правая телескопическая (часть 2)

Стрела правая телескопическая (часть 2)

← Стрела правая телескопическая (часть 1) Механизм блокировки поворота →

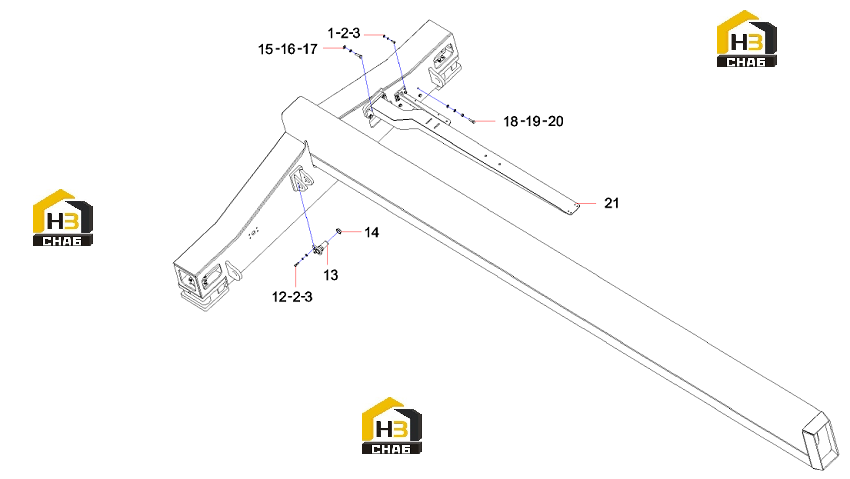

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Screw M8x20GB70.1
Каталожный номер:A210204000147
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:A210401000017
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:washer
Каталожный номер:A210405000007
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw M8x25GB70.1
Каталожный номер:A210204000162
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Telescopic cylinder pin assembly
Каталожный номер:13146174
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Retaining ring 2
Каталожный номер:13647330
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:washer
Каталожный номер:A210405000001
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:bolt
Каталожный номер:A210111000040
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:washer
Каталожный номер:A210405000011
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:nut
Каталожный номер:A210307000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:bolt
Каталожный номер:A210111000025
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Drag chain slot
Каталожный номер:13647335
Комплект:1
Примечание:
