Стрела левая телескопическая (часть 1)

Стрела левая телескопическая (часть 1)

← Цилиндр телескопический (часть 1) Стрела левая телескопическая (часть 2) →

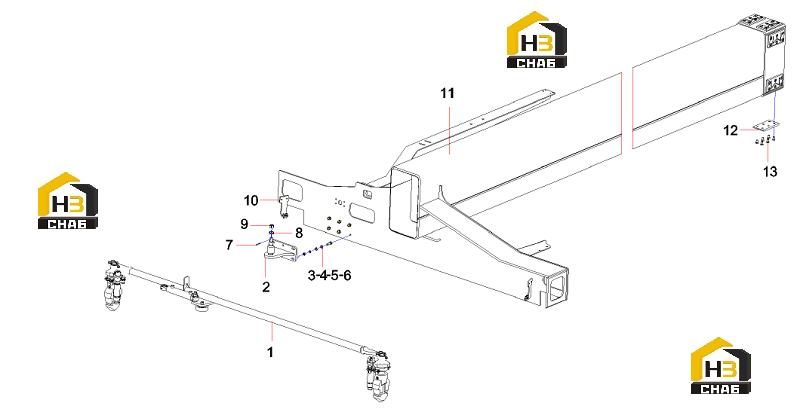

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Turn lock mechanism
Каталожный номер:13559316
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Rotary lock cylinder seat assembly
Каталожный номер:13559331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bolt
Каталожный номер:A210111000025
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:A210401000001
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:washer
Каталожный номер:A210405000011
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:nut
Каталожный номер:A210307000017
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:pin
Каталожный номер:A210501000025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Retaining ring 2
Каталожный номер:12612646
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut M16GB889.1
Каталожный номер:A210319000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sensor bracket
Каталожный номер:12608220
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Left telescopic beam assembly
Каталожный номер:13647289
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Copper slider
Каталожный номер:A820101050830
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Copper screw
Каталожный номер:A820301990128
Комплект:48
Примечание:
