Схема электрики стрелы

Схема электрики стрелы

← Датчик давления (часть 3) Лампа сигнальная →

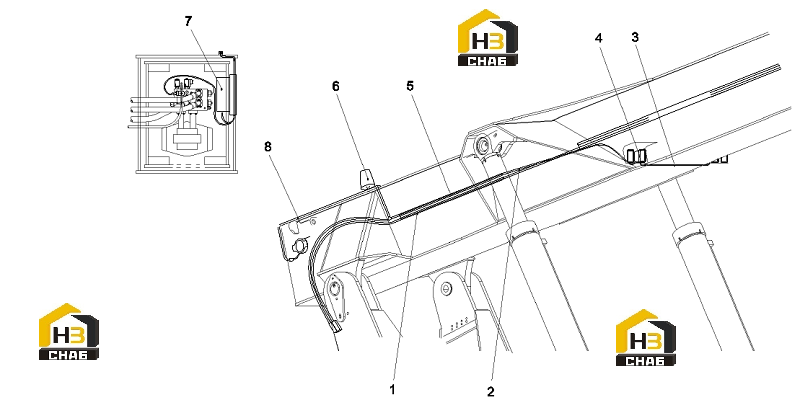

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Boom wiring harness one
Каталожный номер:12894716
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Boom wiring harness two
Каталожный номер:12894791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Fastening clip 21.2
Каталожный номер:13275833
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hella halogen lamp
Каталожный номер:12895470
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Front boom cable tray assembly 80x40 black coating
Каталожный номер:60199416
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:LED warning light
Каталожный номер:12893720
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Length angle sensor
Каталожный номер:12889986
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Fastening clip 13.0
Каталожный номер:13275826
Комплект:10
Примечание:
