Системы впускная и выпускная (часть 2)

Системы впускная и выпускная (часть 2)

← Системы впускная и выпускная (часть 1) Фильтр воздушный →

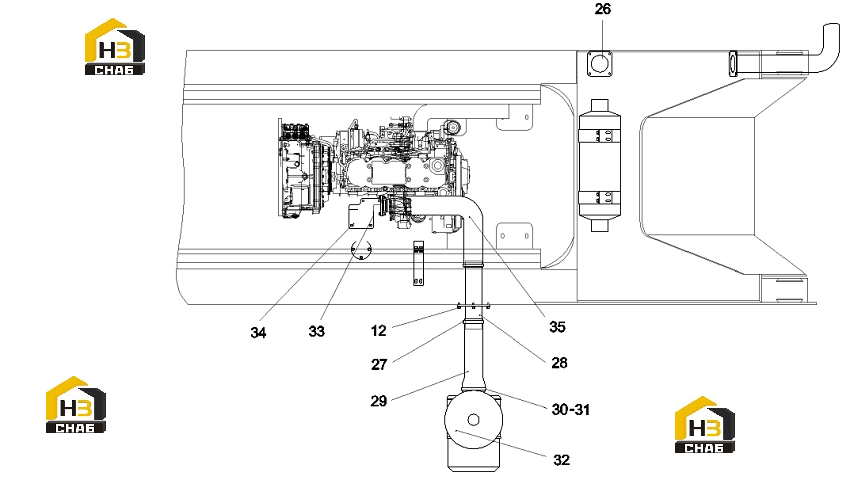

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:12
Наименование:bolt
Каталожный номер:A210111000018
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Exhaust pipe III
Каталожный номер:12871099
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:T-shaped hoop middle 111-middle 120 inlet Ro
Каталожный номер:B229900001056
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Intake connecting pipe
Каталожный номер:13180007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Variable diameter hose
Каталожный номер:12166282
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:T-shaped hoop
Каталожный номер:A229900002220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Air filter bracket
Каталожный номер:12735497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Rain cap
Каталожный номер:B229900002507
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Mounting plate
Каталожный номер:13682737
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Install hoop
Каталожный номер:13682662
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Connecting steel pipe
Каталожный номер:13688280
Комплект:1
Примечание:
